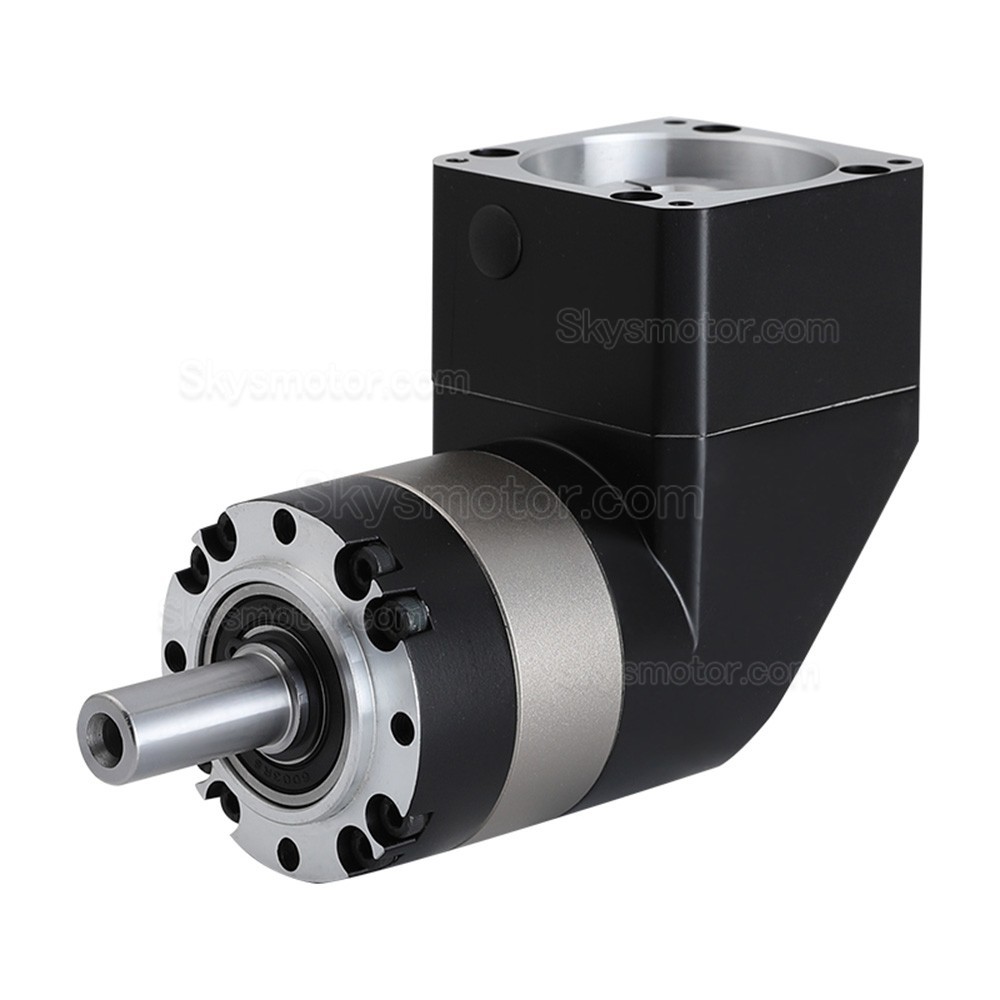

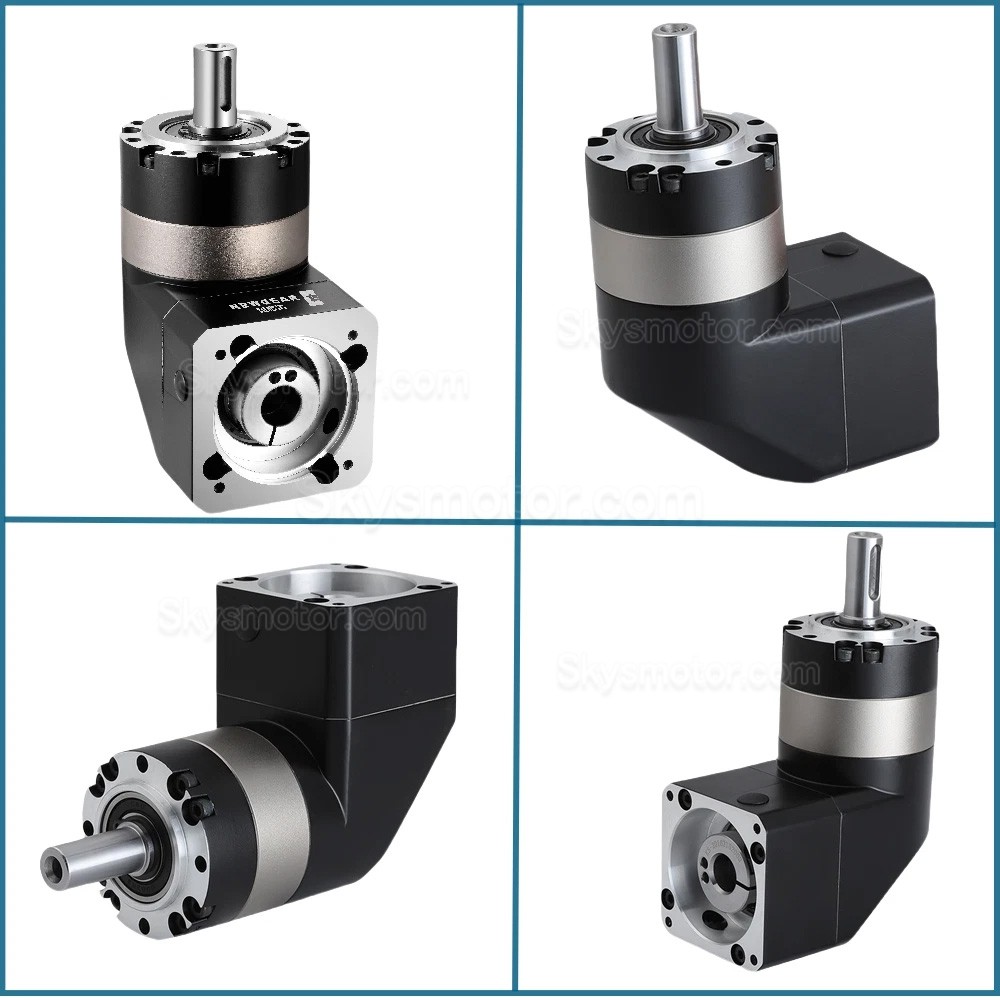

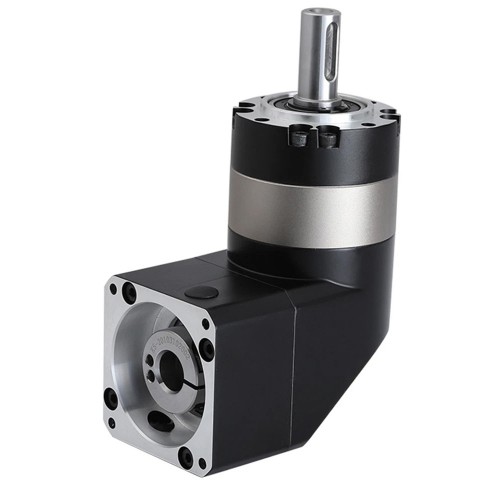

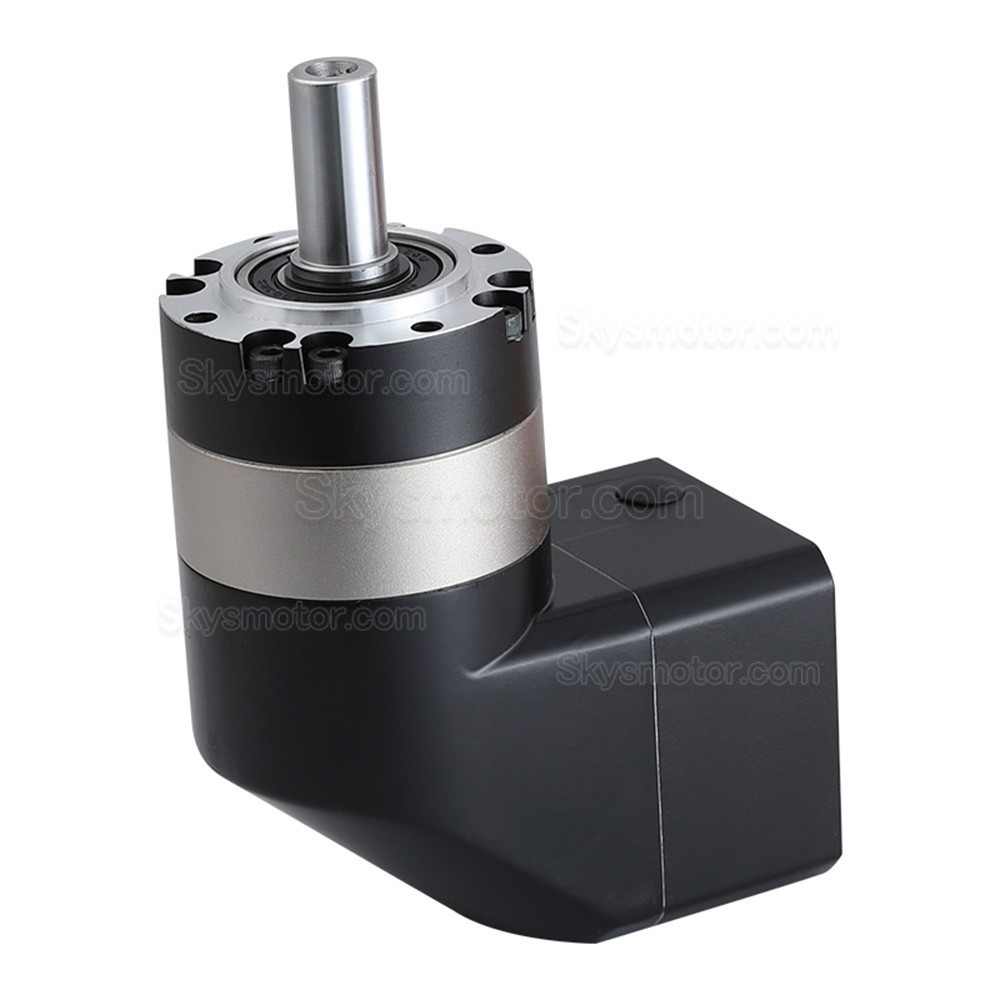

PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用
- マニュアルとドキュメント:
販売価格(税込)：25244 円/件
PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用
特徴：
出力軸径8mm、NEMA 23ステッピングモーターまたは14mm軸径60mmサーボモーターに対応。
精度は10 arcmin未満。
公称比率は、3:1、4:1、5:1、7:1、10:1、20:1、25:1、30:1、35:1、40:1、50:1、70:1、100:1から選択可能です。
オフィス、家庭、生産自動化、家電製品などの用途に適しています。
パッケージ内容：
1x 遊星減速機
1x キー
4x 取り付けネジ
代表的な用途：
AGV駆動システム：直角ステアリングと高トルクを実現するために使用され、駆動輪と直接統合されています。
太陽光発電用トラッキングブラケット：風荷重に耐え、毎日の起動と停止を通して精度を維持するように設計されています。
食品包装機械：IP65保護等級により、起動・停止頻度が高く、温度や湿度が変化する環境下でも動作します。
| PVE060減速機の技術仕様 | ||
|---|---|---|
| 技術的パラメータ | 単位 | 値 |
| 最大ラジアルトルク | N | 240 |
| 最大軸トルク | N | 220 |
| ねじり剛性 | Nm/arcmin | 1.8 |
| 最大入力速度 | rpm | 8000 |
| 定格入力速度 | rpm | 4000 |
| ノイズ | dB | ≤58 |
| バックラッシュ (1 段階) | arcmin | ≤13 |
| バックラッシュ (1 段階) | arcmin | ≤17 |
| 最大出力トルク | Nm | 定格出力トルクの1.5倍 |
| 瞬時のブレーキトルク | Nm | 定格出力トルクの2倍 |
| 寿命 | h | 20000 |
| IP等級 | - | IP65 |
| 動作温度 | ℃ | -10℃~+90℃ |
| 全負荷効率 | % | L1≥95%, L2≥92% |
| 定格出力トルク (Nm) | ||
| 段階 | 比率 | 定格出力トルク |
| 1 段階 (L1) | 3:1 | 27 |
| 4:1 | 40 | |
| 5:1 | 40 | |
| 7:1 | 34 | |
| 10:1 | 16 | |
| 2 段階 (L2) | 15:1 | 27 |
| 20:1 | 40 | |
| 25:1 | 40 | |
| 30:1 | 27 | |
| 35:1 | 40 | |
| 40:1 | 40 | |
| 50:1 | 40 | |
| 70:1 | 34 | |
| 100:1 | 16 | |
| 慣性モーメント (Kg.cm²) | ||
| 段階 | 比率 | 慣性モーメント |
| 1 段階 (L1) | 3:1 | 0.46 |
| 4:1 | 0.46 | |
| 5:1 | 0.46 | |
| 7:1 | 0.41 | |
| 10:1 | 0.41 | |
| 2 段階 (L2) | 15:1 | 0.44 |
| 20:1 | 0.44 | |
| 25:1 | 0.44 | |
| 30:1 | 0.44 | |
| 35:1 | 0.44 | |
| 40:1 | 0.44 | |
| 50:1 | 0.34 | |
| 70:1 | 0.34 | |
| 100:1 | 0.34 | |
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
.jpg "PVE060シリーズ Nema 23 直角遊星ギアボックス ギア比 3:1 - 100:1 Nema 23 ステッピングモーター / 60mm サーボモーター用")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。

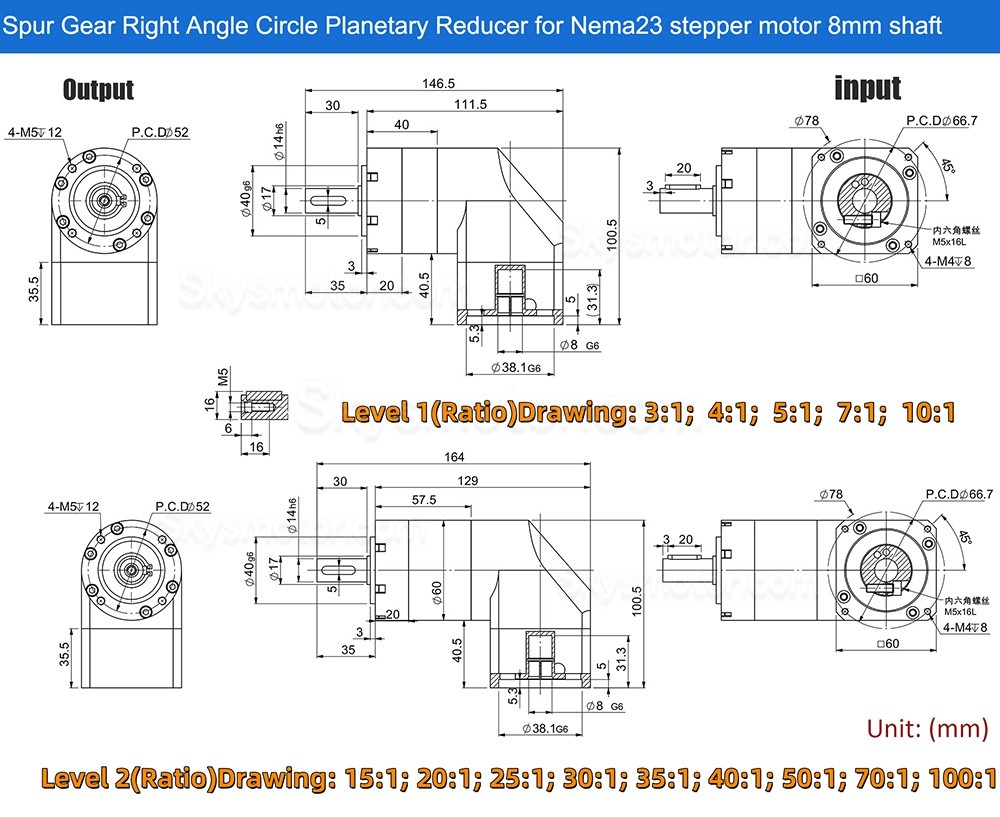

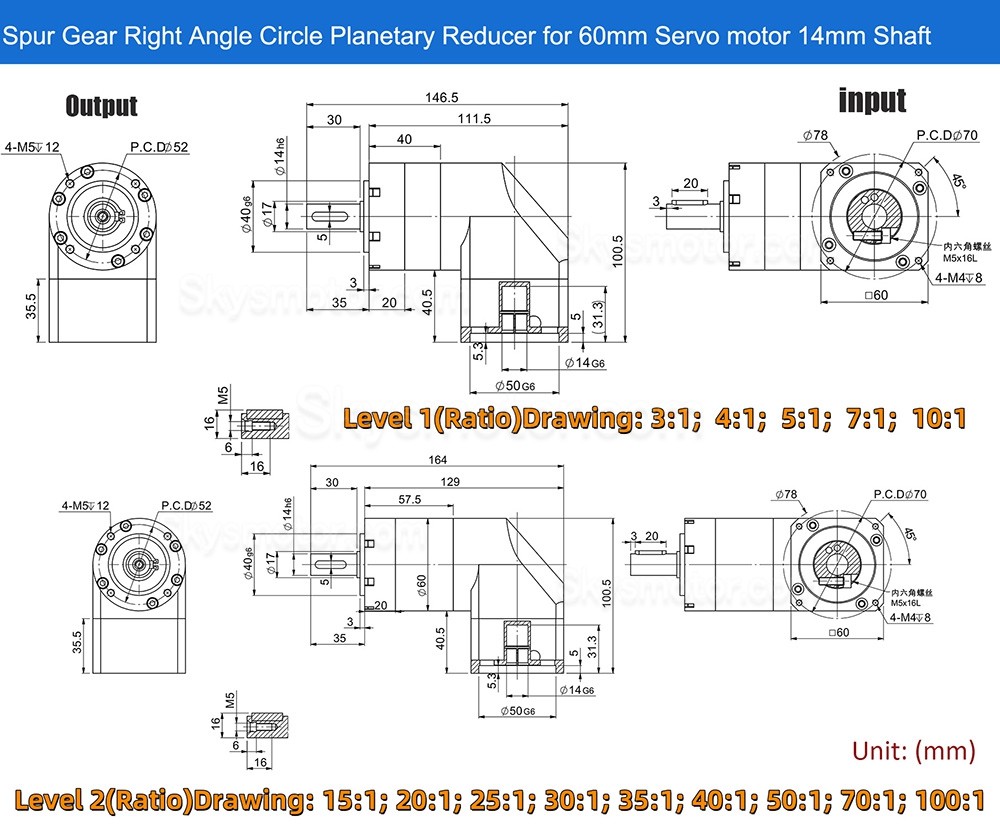

| 物理仕様 | |
|---|---|
| 出力軸径(mm) | 17 |
| 適用するモーター | Nema 23 ステッピングモーター / 60mmサーボモーター |
| 入力軸径(mm) | 8 / 11 / 14 |
| シャフトタイプ | キー溝 |
| ギア比 | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| ギアボックスタイプ | ベベルギアボックス |
| バックラッシュ(無負荷) | ≤10 arcmin |
| フランジサイズ(mm) | 60 x 60 |
| 入力軸長(mm) | 26.6 |
| 出力軸長(mm) | 30 |
| 製品シリーズ | PVE060シリーズ |
| IP等級 | IP65 |
| インプットシャフト最大長さ | 26.3 |
| キー溝シャフトの長さ | 20 |
-
