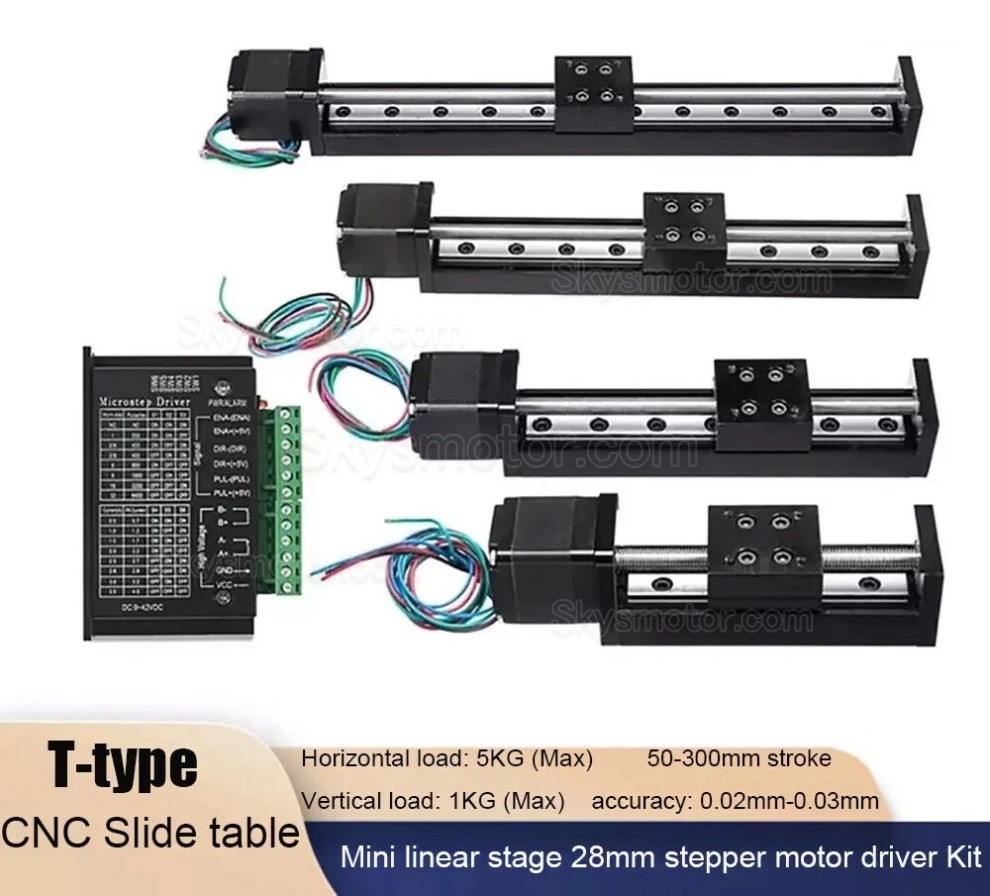

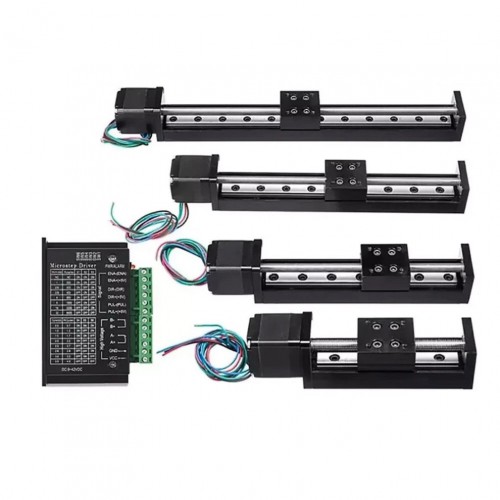

CNC台形ねじスライドテーブルOSP001607電動リニアステージ（Nema 11ステッピングモーター付き）

CNC台形ねじスライドテーブルOSP001607電動リニアステージ（Nema 11ステッピングモーター付き）

スライドテーブルの特徴：

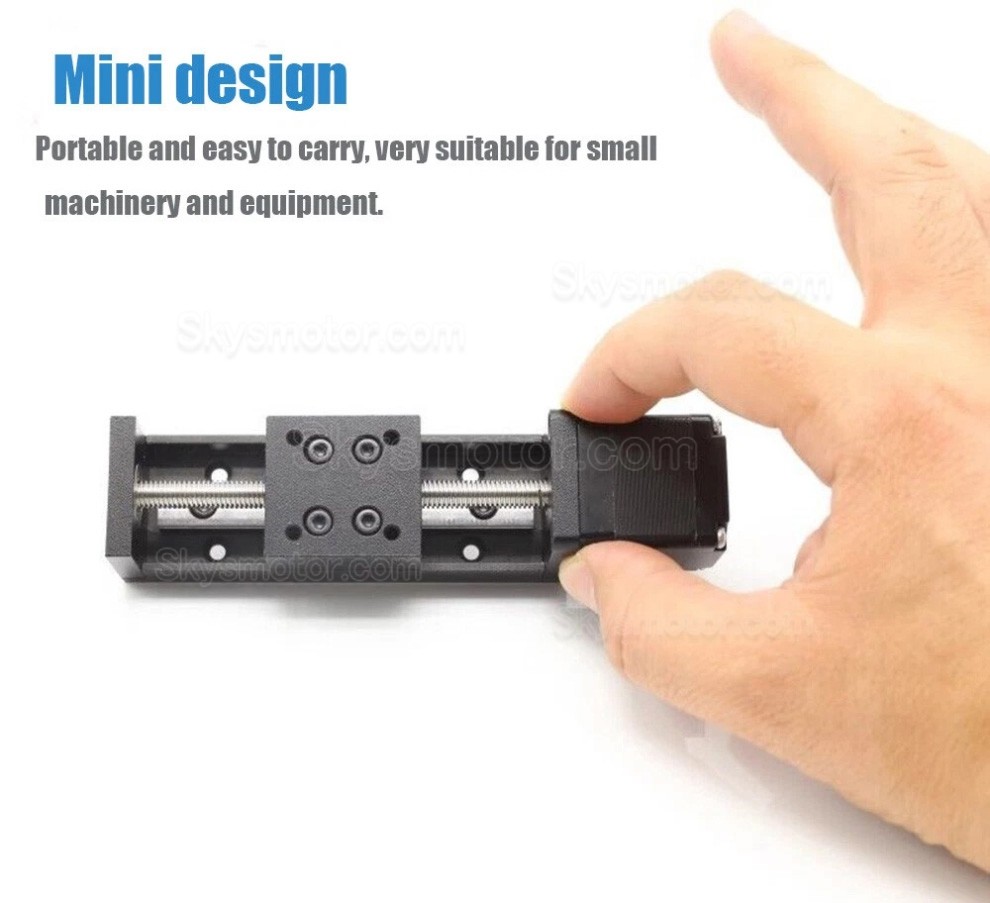

コンパクトリニアガイドスライドモジュール（幅30mm）。

ベアリング鋼製トラックを備えたアルミニウム合金製ベース。水平方向の耐荷重は5kg、垂直方向の耐荷重は1kgです。有効ストローク範囲：50～300mm（調整可能）。

手動調整用のハンドルと移動目盛を装備します。6mmの台形リードスクリューを使用し、ピッチは1mm、2mm、4mm、6mm、12mmから選択可能です。

1mmと2mmのリード線は、電源オフ時に自動的にロックされるようになっています。

電流0.6A、トルク0.07N·mのNEMA11（28mm）ステッピングモーターを内蔵します。

アプリケーション:
3Dプリンター、CNC機器、レーザーカッター、ドライバー、はんだ付け機、塗布装置などの自動化システムに適用可能です。

パラメータ:

モデル: T06

スライドタイプ：台形ねじ式スライドテーブル

水平荷重：5kg（最大）

垂直荷重：1kg（最大）

有効ストローク：50～300mm

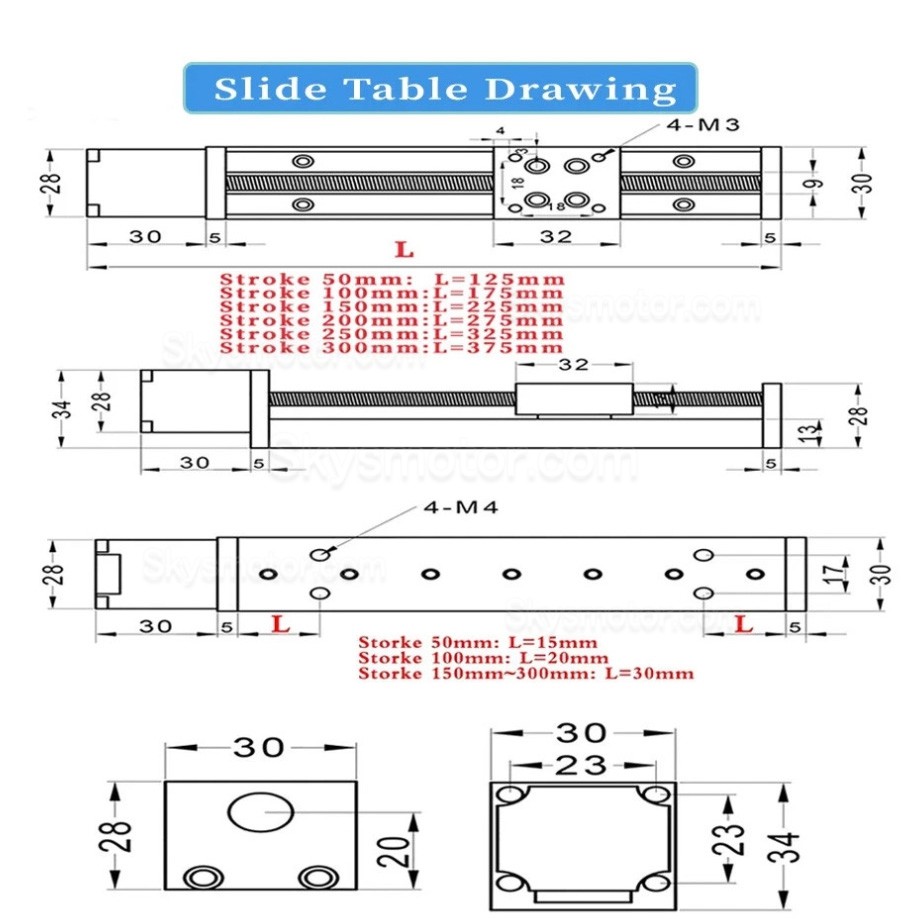

全長：有効ストローク＋75mm

パネルサイズ：30×32mm

繰り返し位置決め精度：0.02～0.03mm

最高速度：80mm/s

レール幅：6mm

ブロックタイプ：MGN8H

ネジ精度：C7

ピッチ：1/2/4/6/12mm（1回転でパネルが対応するピッチ値だけ移動します）

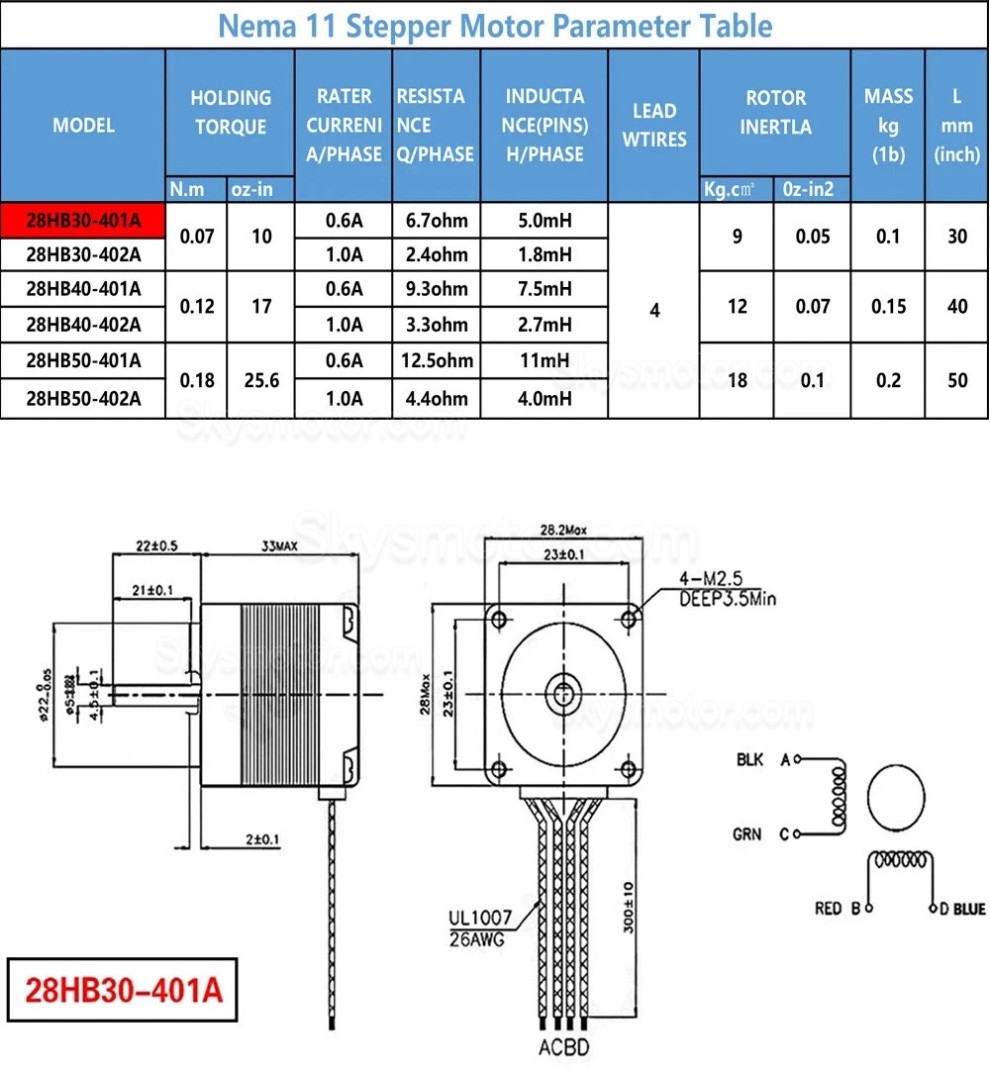

ステッピングモーターのパラメータ
モデル: 28HB30-401A (28HB40-401Aに対応)
フランジサイズ：NEMA11（28mm）
保持トルク: 0.07N·m
体長: 30mm
シャフト径: 5mm
モータータイプ: 2相モーター
電流: 0.6A
ステップ角度: 1.8°;
