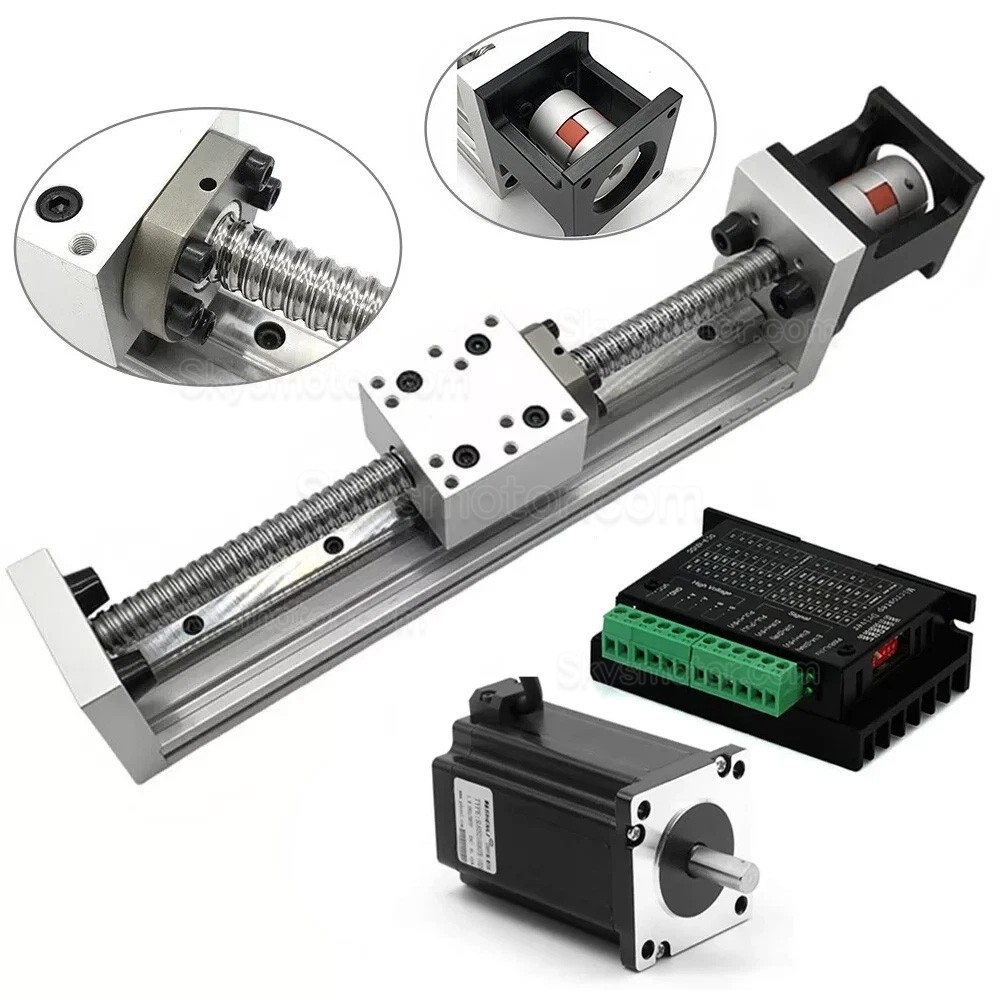

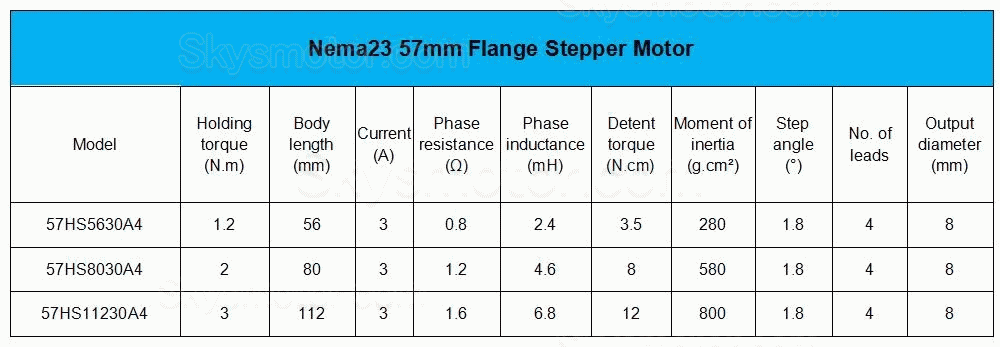

ミニ X軸電動リニア ステージ DXG-YR60+SFU1605 1.2/2/3Nm Nema 23 ステッピングモーター＆ドライバーキット付き

ミニ X軸電動リニア ステージ DXG-YR60+SFU1605 1.2/2/3Nm Nema 23 ステッピングモーター＆ドライバーキット付き

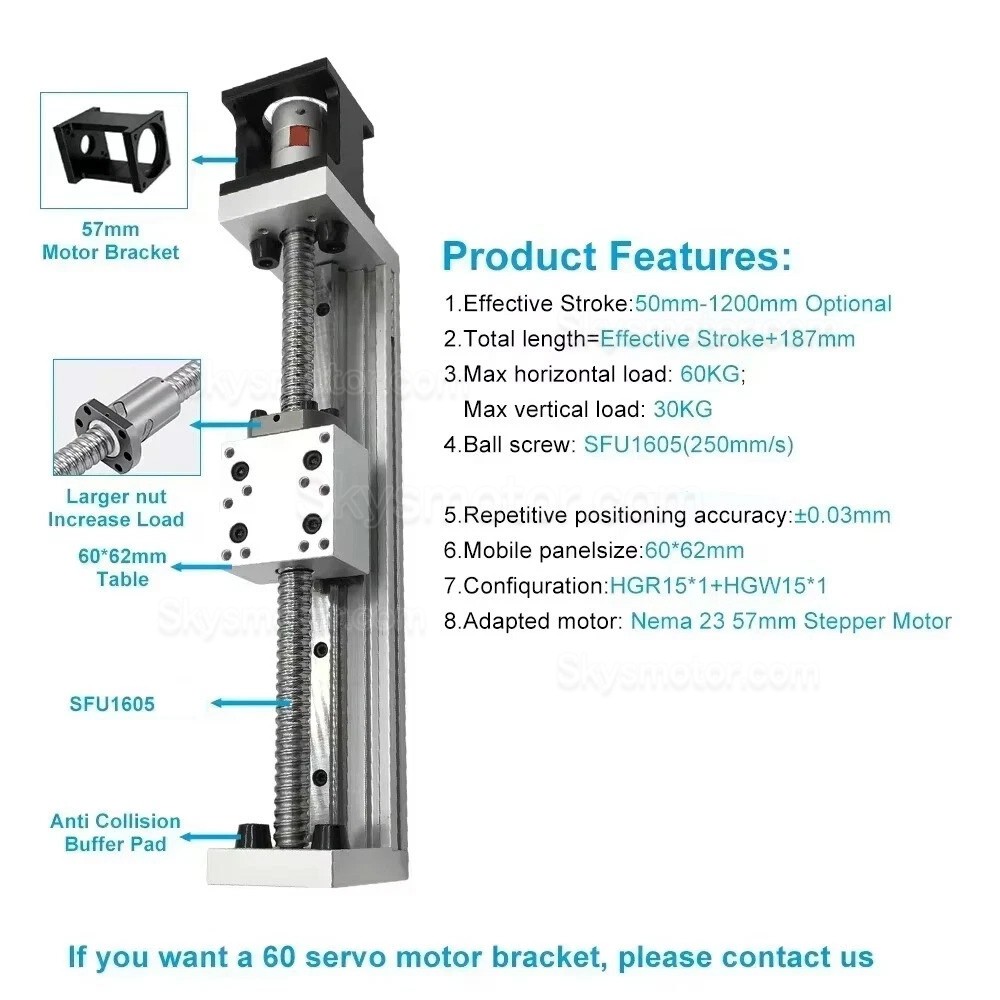

特徴：

このテーブルの耐荷重は、水平方向で60kg、垂直方向で30kgとされています。

ピッチ5mmのC7グレードSFU1605ボールねじを採用しています。繰り返し位置決め精度は±0.03mmとされています。本アセンブリには、HGR15RリニアガイドとHGW15CCスライダーが含まれています。

モーター統合：：ベースには、NEMA 23ステッピングモーター用の取り付け穴があらかじめ開けられています。設計の幅は60mmです。

ベースプレートはアルミニウム合金製です。プラムカップリングが付属しています。

パラメータ:

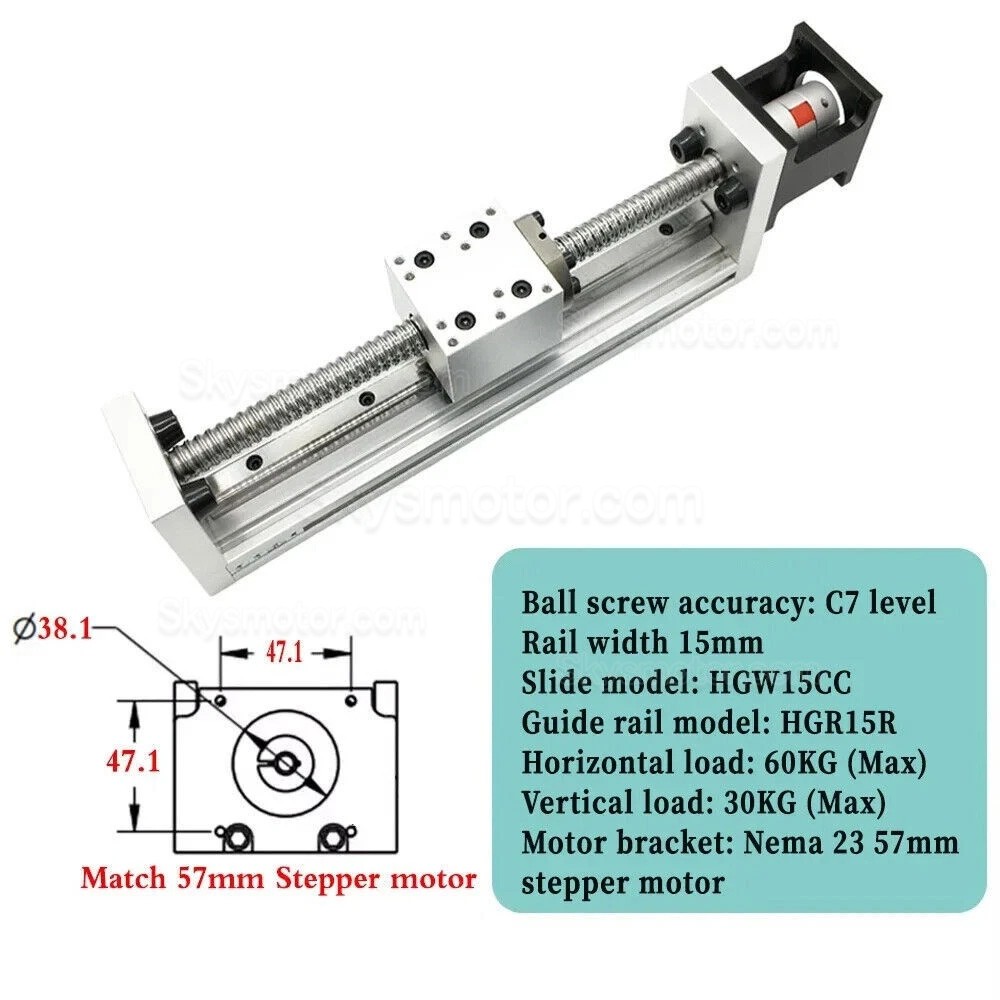

モデル: DXG-YR60

ボールねじタイプ：SFU1605（直径：16mm、ピッチ：5mm）

ボールねじの精度：C7グレード

有効ストローク：100mm～300mm（オプション）

全長：有効ストローク＋187mm

モバイルパネルサイズ：60mm x 62mm

スライド幅：60mm

ガイド径：15mm

ガイドタイプ：HGR15R

スライダータイプ：HGW15CC

水平荷重：60kg

垂直荷重：30kg

繰り返し位置決め精度：0.02～0.03mm

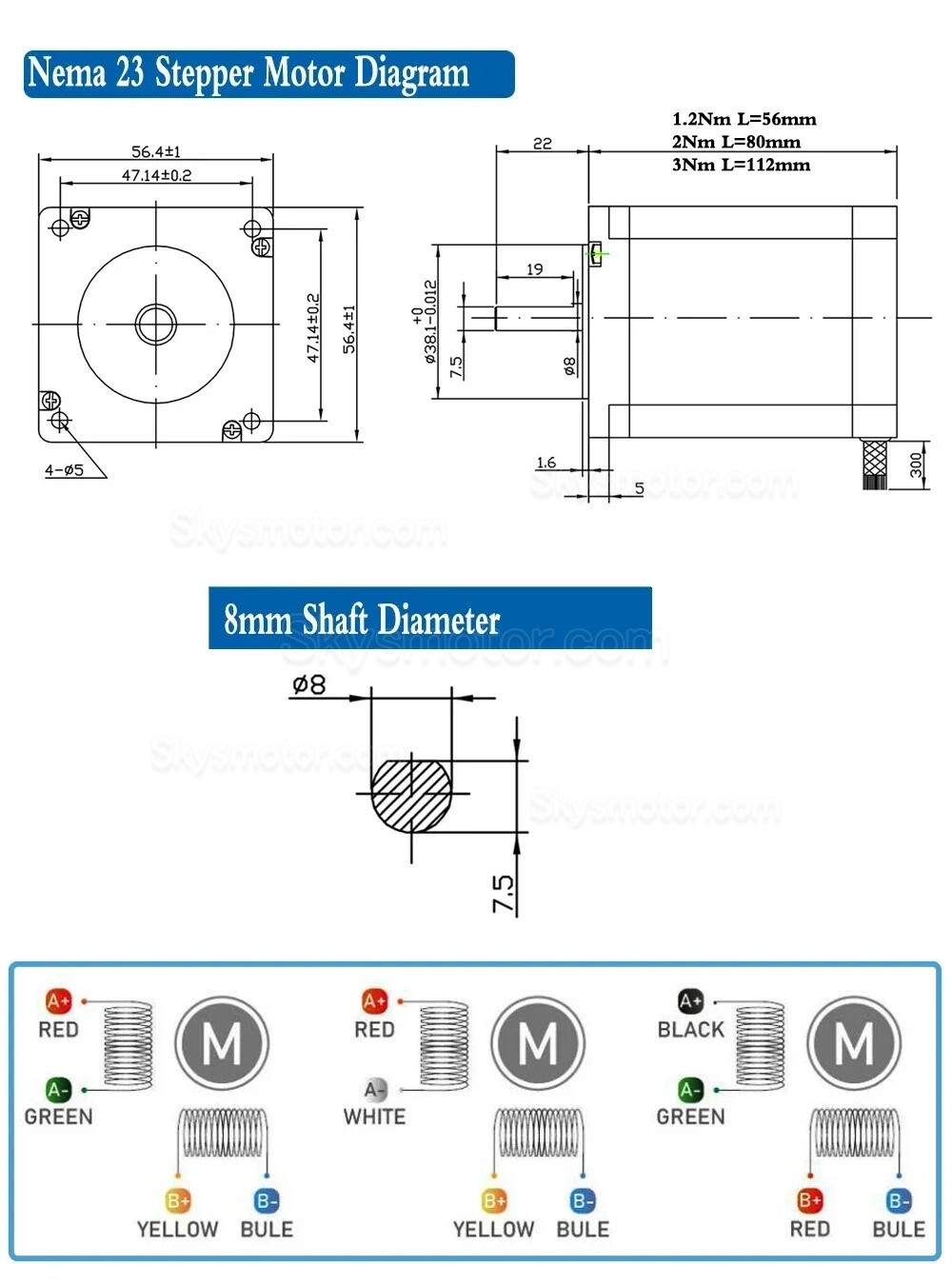

対応モーターブラケット：Nema 23ステッピングモーター、60シリーズサーボモーター

ボールねじおよびリニアレール材質：炭素鋼、ベアリング鋼

ベースプレート材質：アルミニウム合金

アプリケーション:

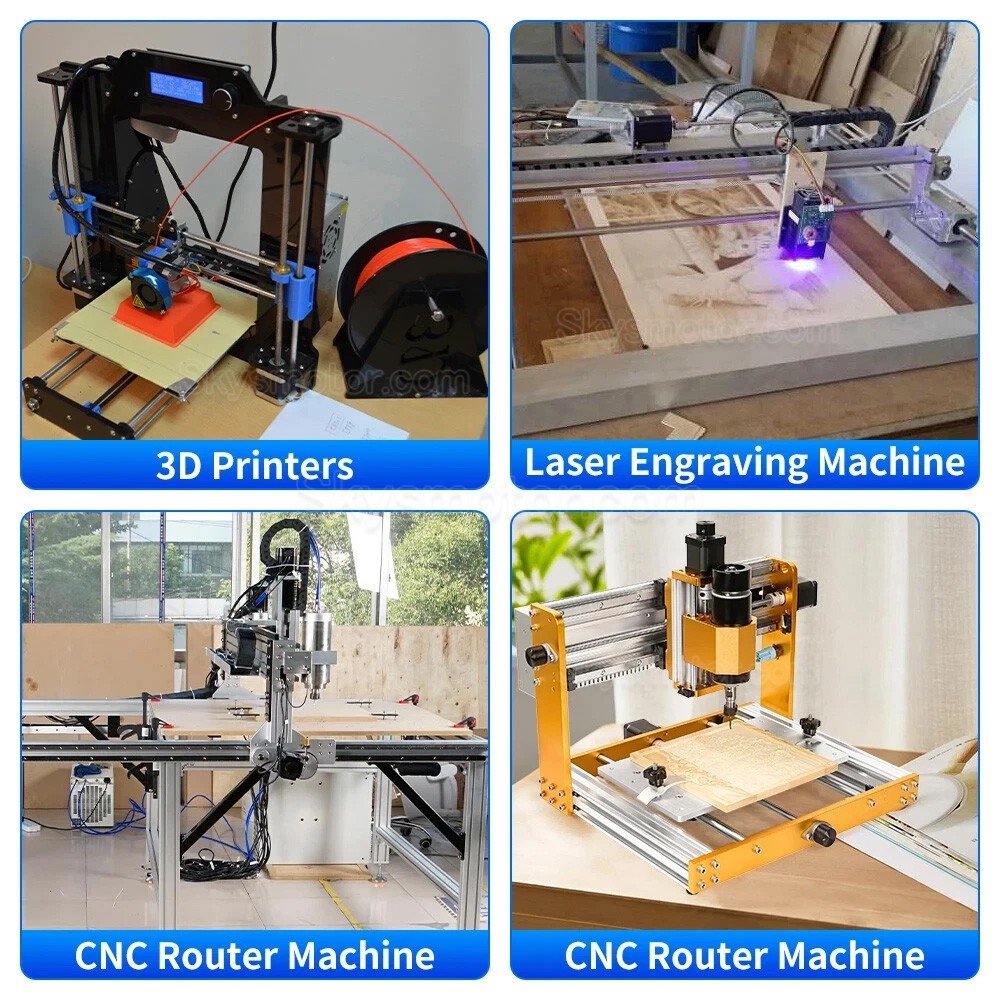

このスライドテーブルは、CNC機械、産業オートメーションシステム、3Dプリンター、包装機器、溶接装置、DIYプロジェクトなどの分野で使用できます。

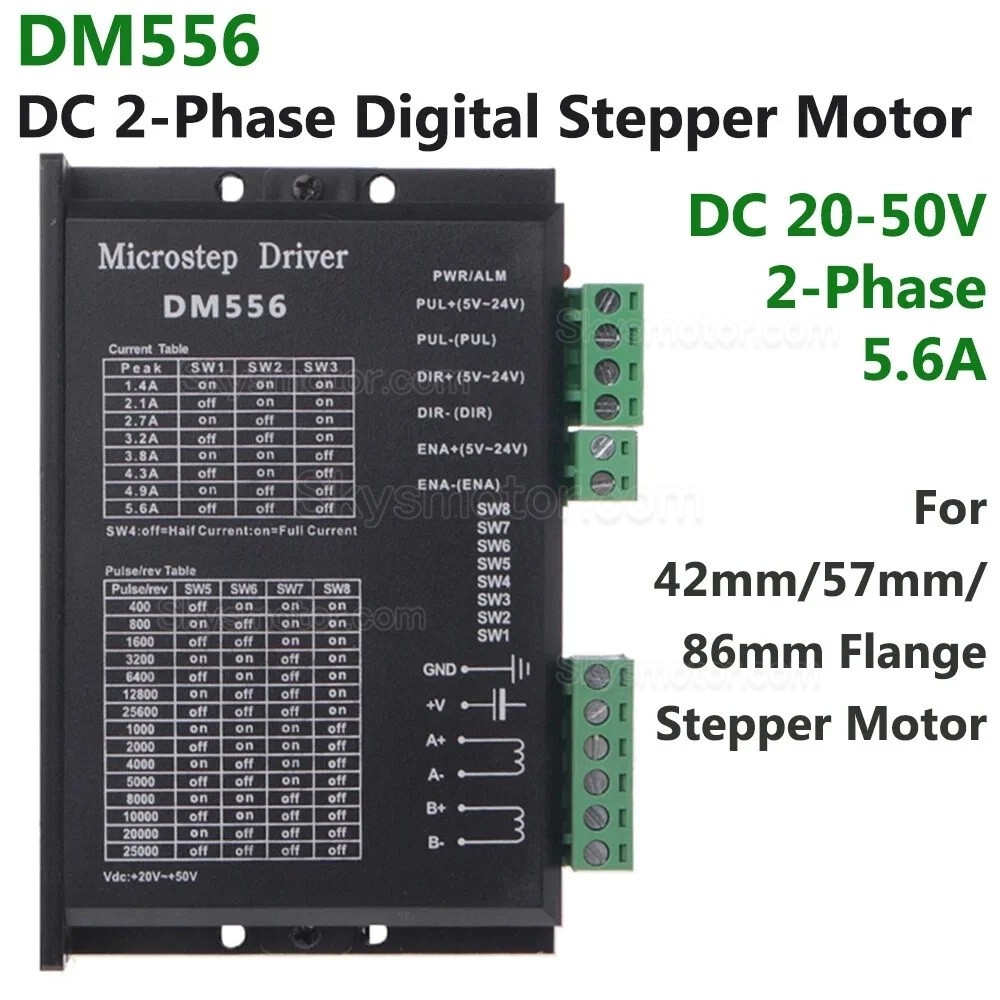

DM556モータードライバーのパラメータ：

モデル: DM556

適合モーター：42mm/57mm/86mmフランジステッピングモーター

入力電圧：DC 20～50V

出力電流：1.0～5.6A、8段階調整可能、分解能0.5A

駆動方式：バイポーラ定電流PWM駆動

パルス応答周波数：200kHz（最大）

絶縁抵抗：500MΩ

絶縁耐力：500V/min

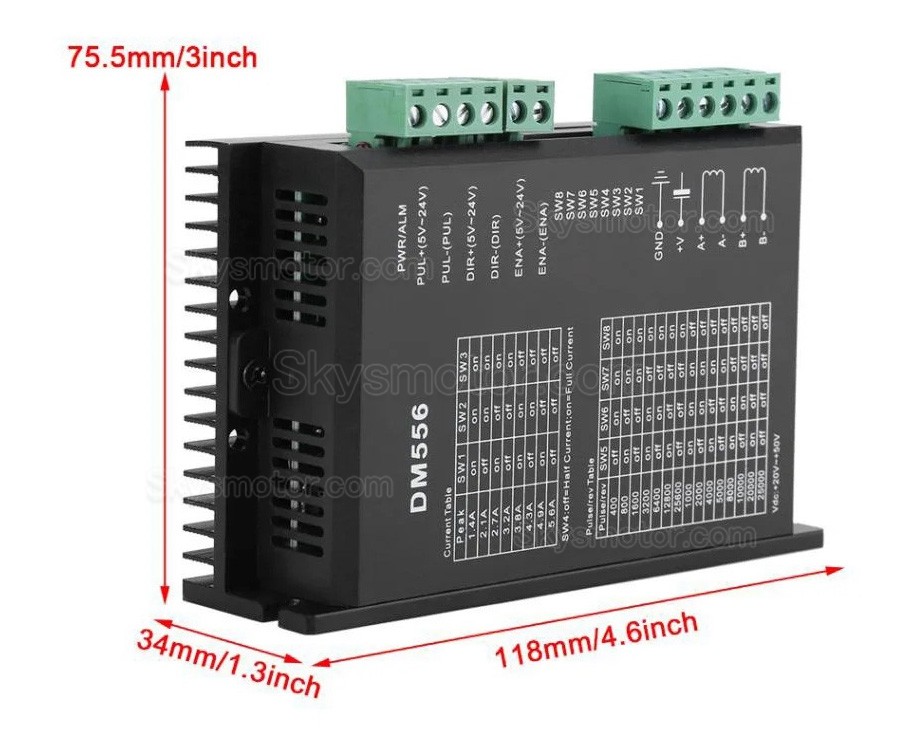

寸法: 11875.534mm / 4.63.01.3インチ

重量: 約 270g / 9.5oz

冷却方法：自然空冷または強制空冷

動作温度: -5℃ ~ +50℃
