CSF シリーズ ハーモニック減速機 (波動歯車減速機) ギア比 50:1/80:1/100:1/120:1 ステッピング/サーボモーター用

CSF シリーズ ハーモニック減速機 (波動歯車減速機) ギア比 50:1/80:1/100:1/120:1 ステッピング/サーボモーター用

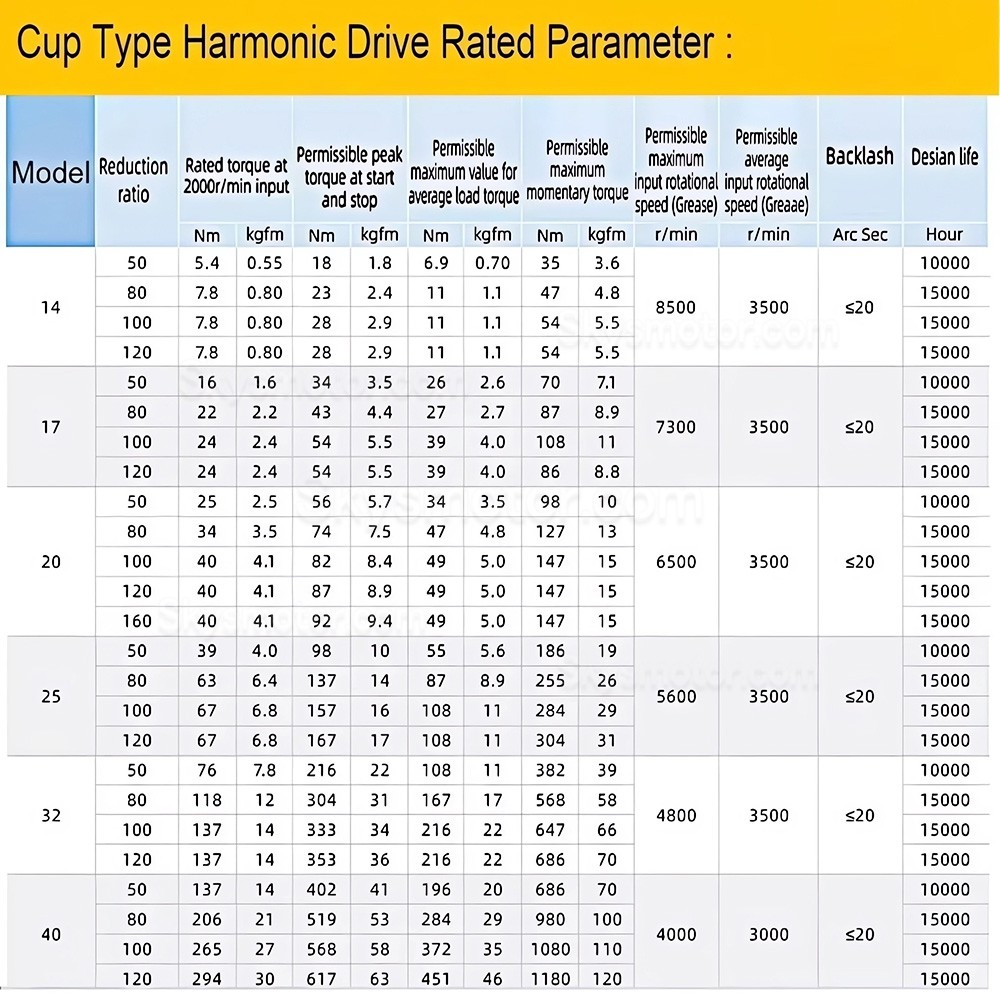

モデル:

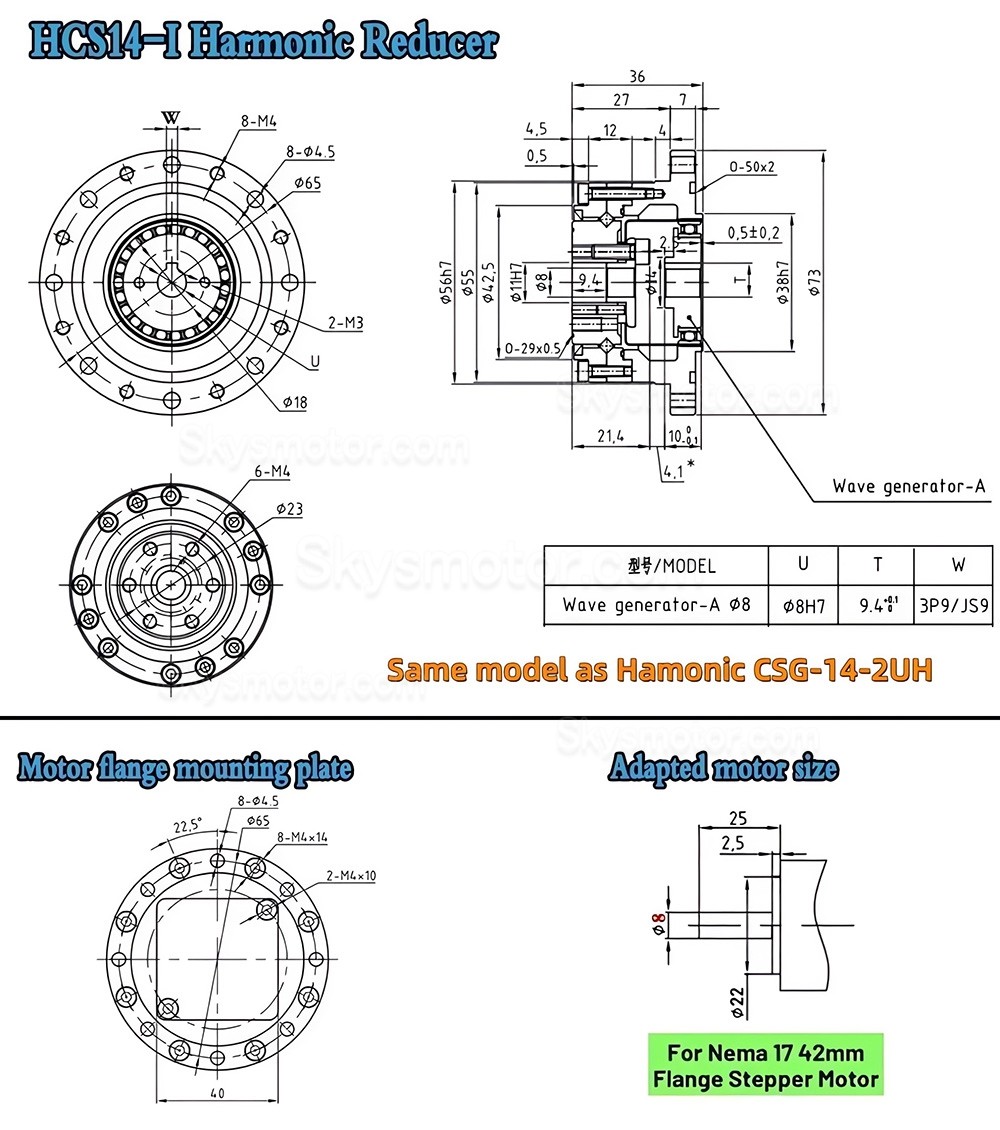

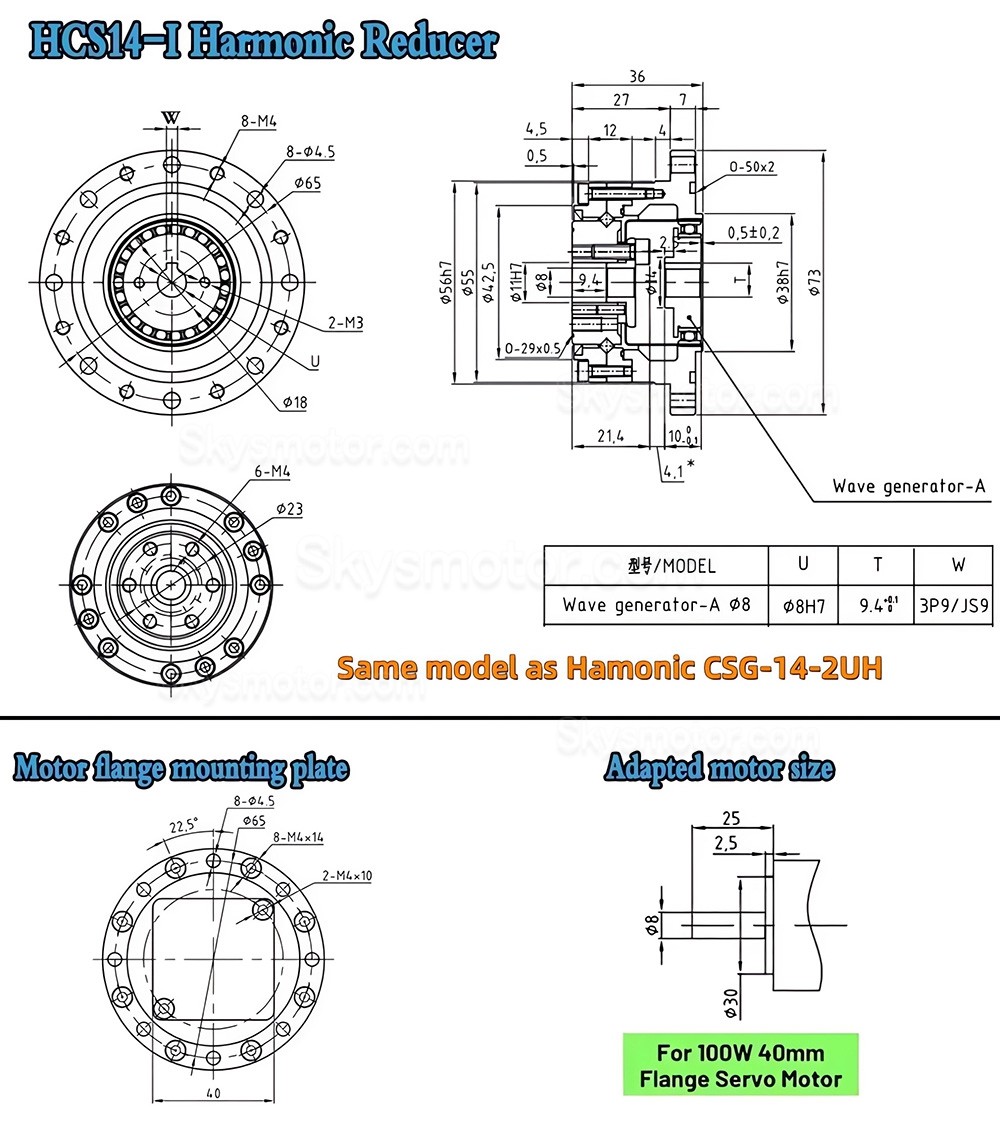

HCS14-I（NEMA 17ステッピングモーター用、シャフト5mm）

HCS14-I（40mmサーボモーター用、シャフト8mm）

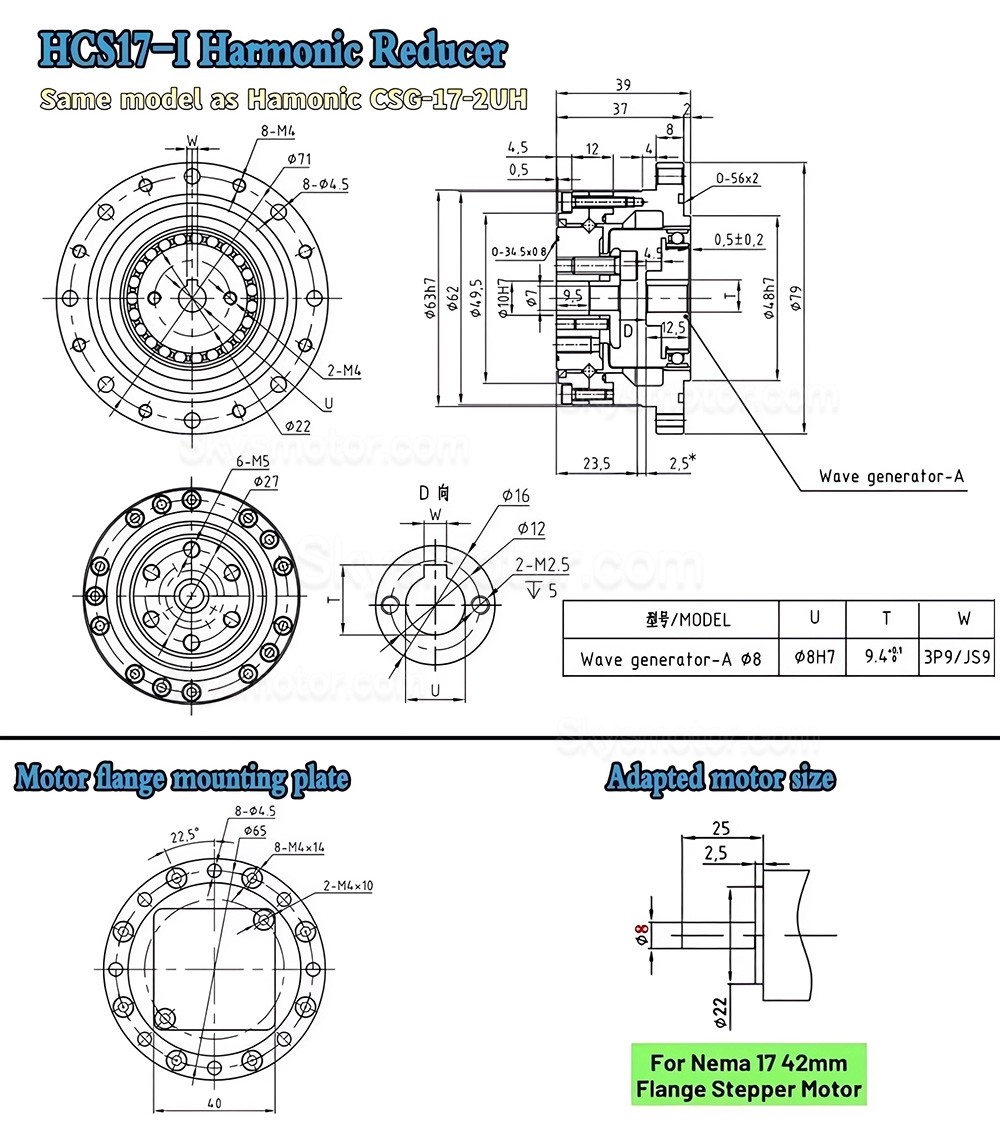

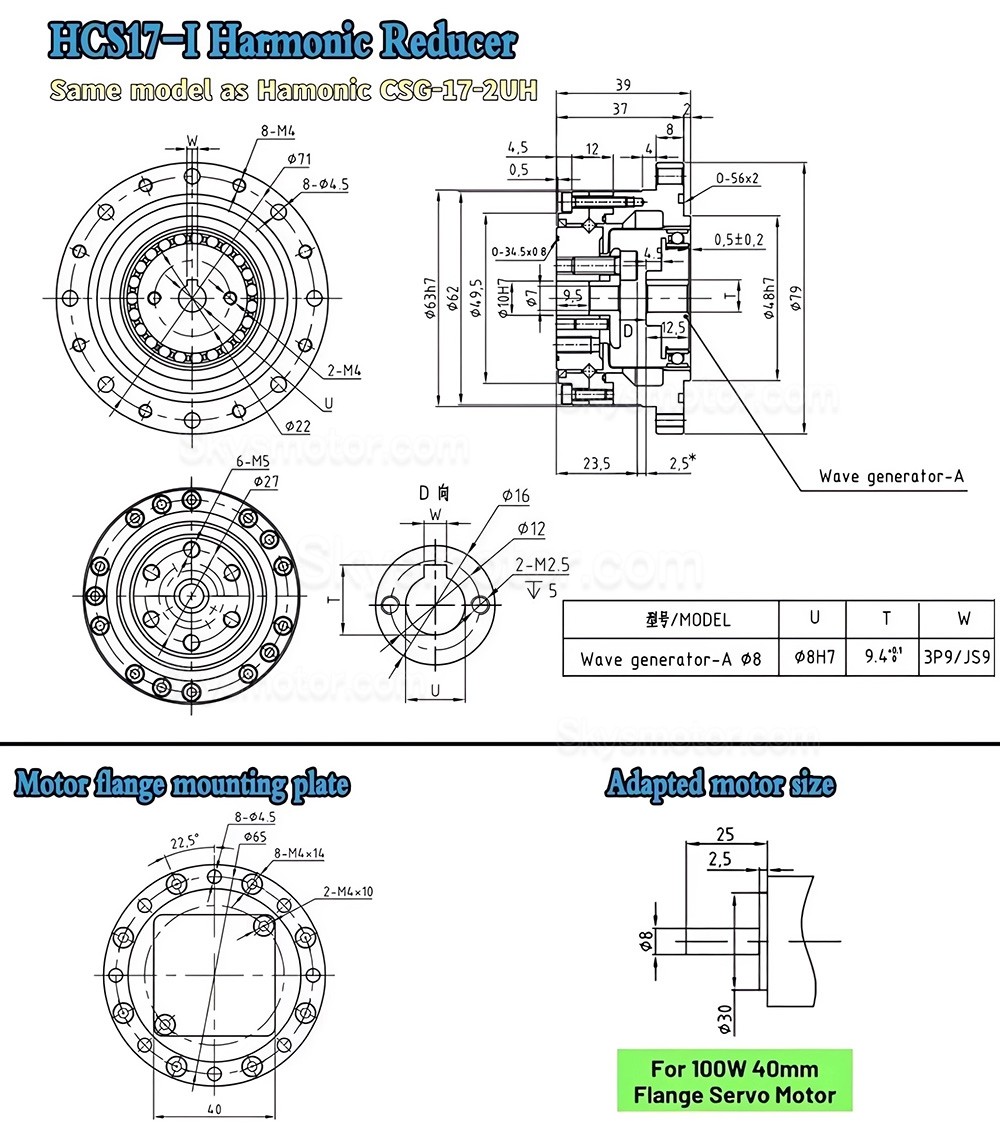

HCS17-I（NEMA 17ステッピングモーター用、シャフト5mm）

HCS17-I（40mmサーボモーター用、シャフト8mm）

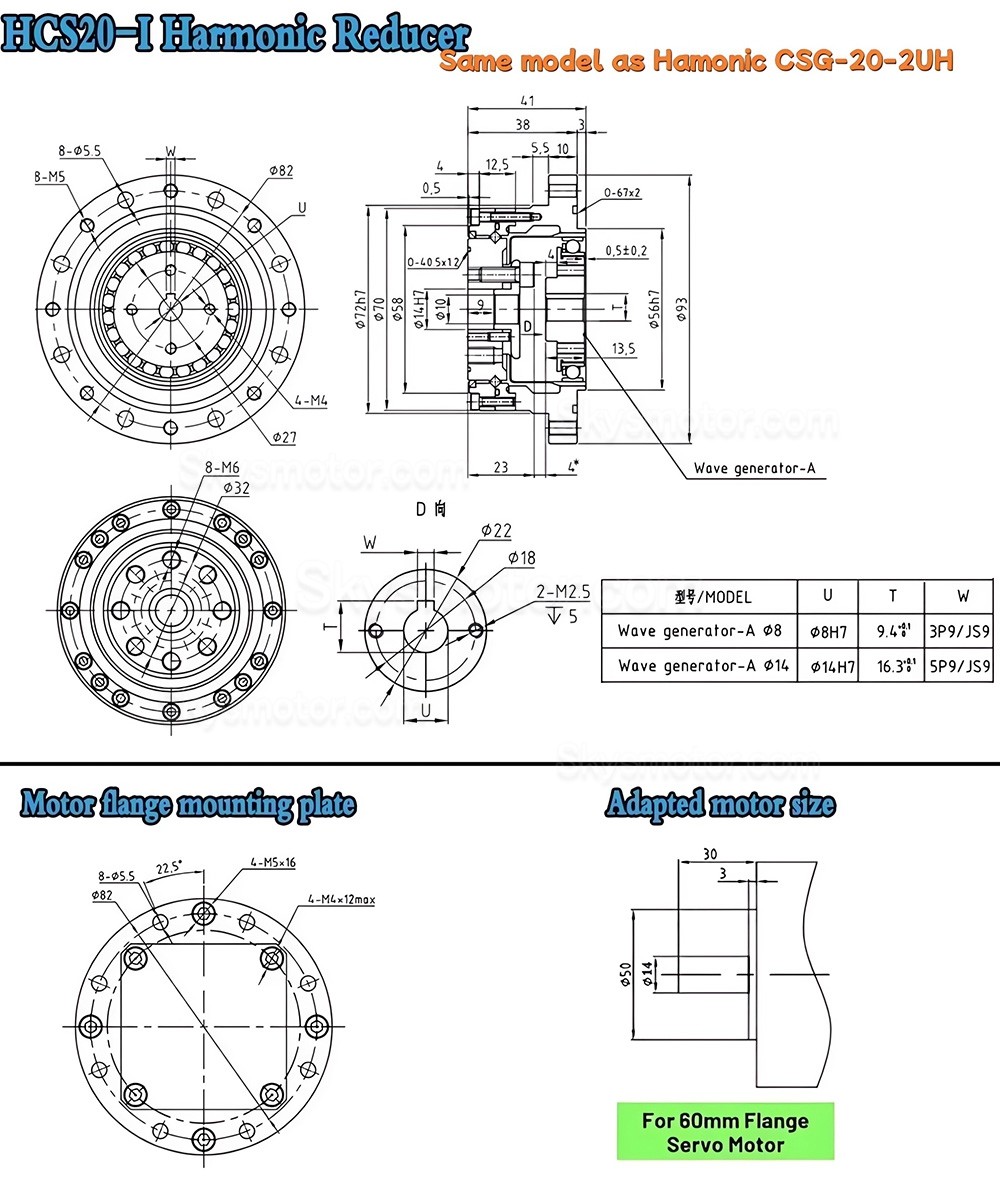

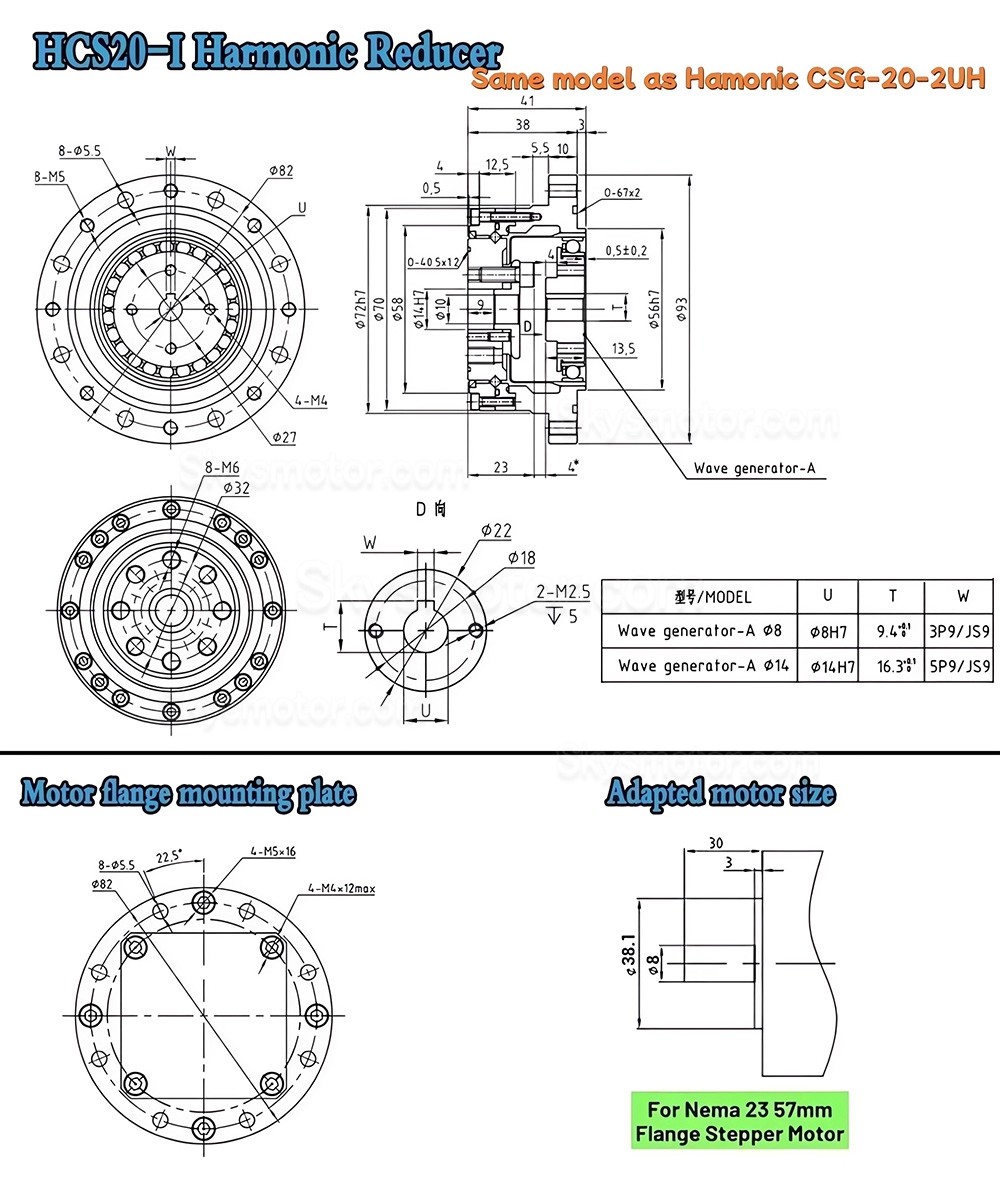

HCS20-I（NEMA 23ステッピングモーター用、シャフト8mm）

HCS20-I（60mmサーボモーター用、シャフト14mm）

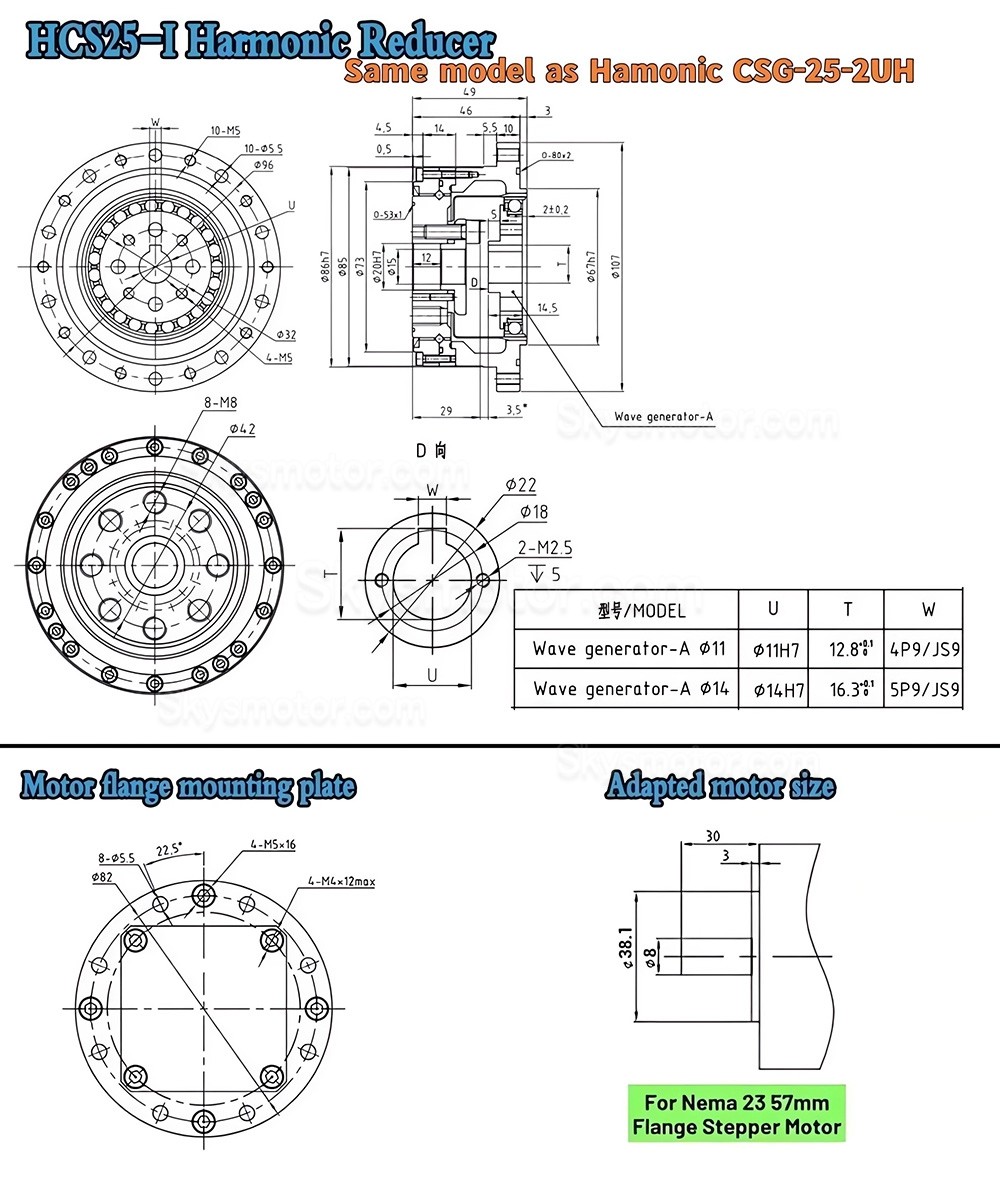

HCS25-I（NEMA 23ステッピングモーター用、シャフト8mm）

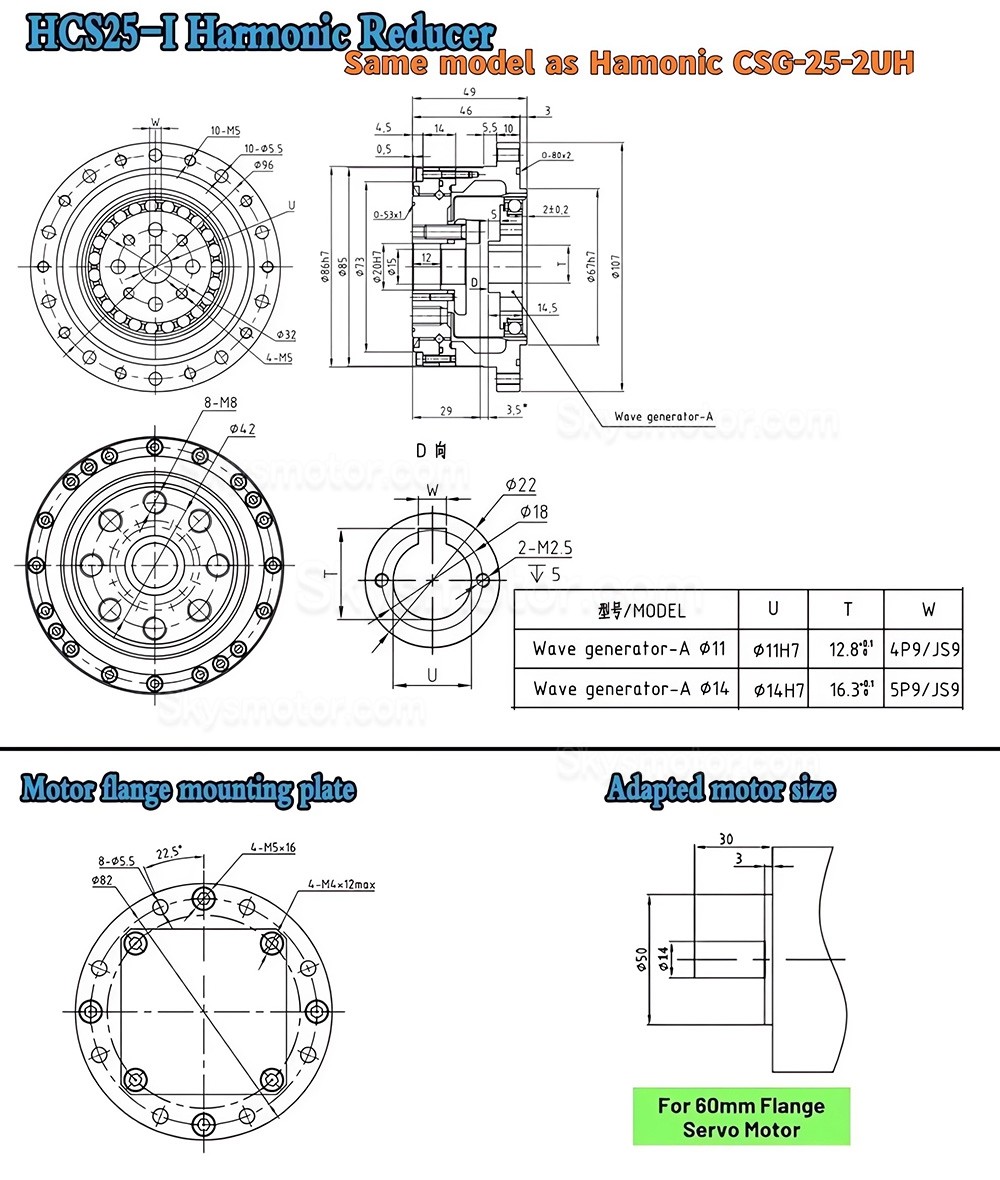

HCS25-I（60mmサーボモーター用、シャフト14mm）

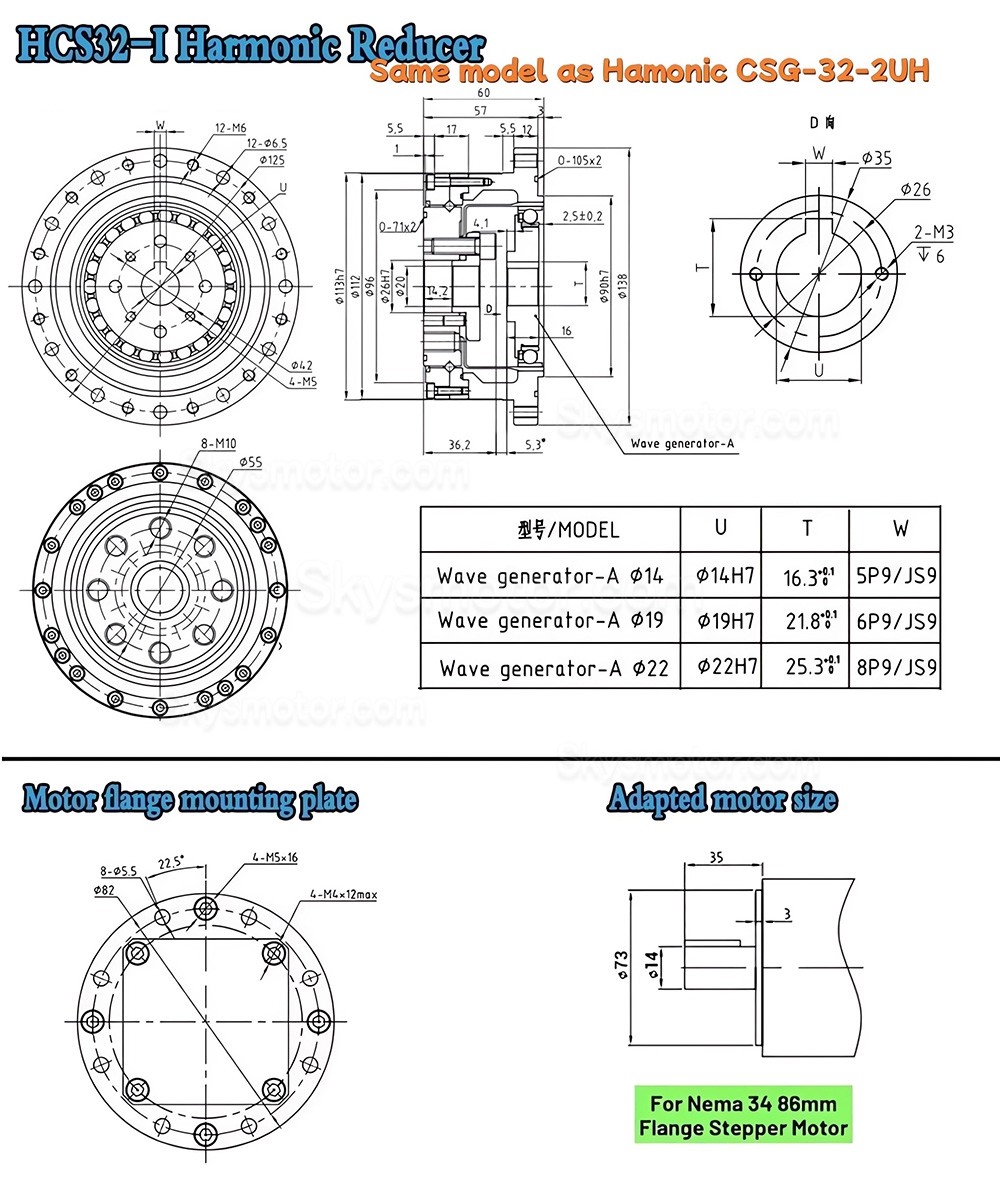

HCS32-I（NEMA 34ステッピングモーター用、シャフト14mm）

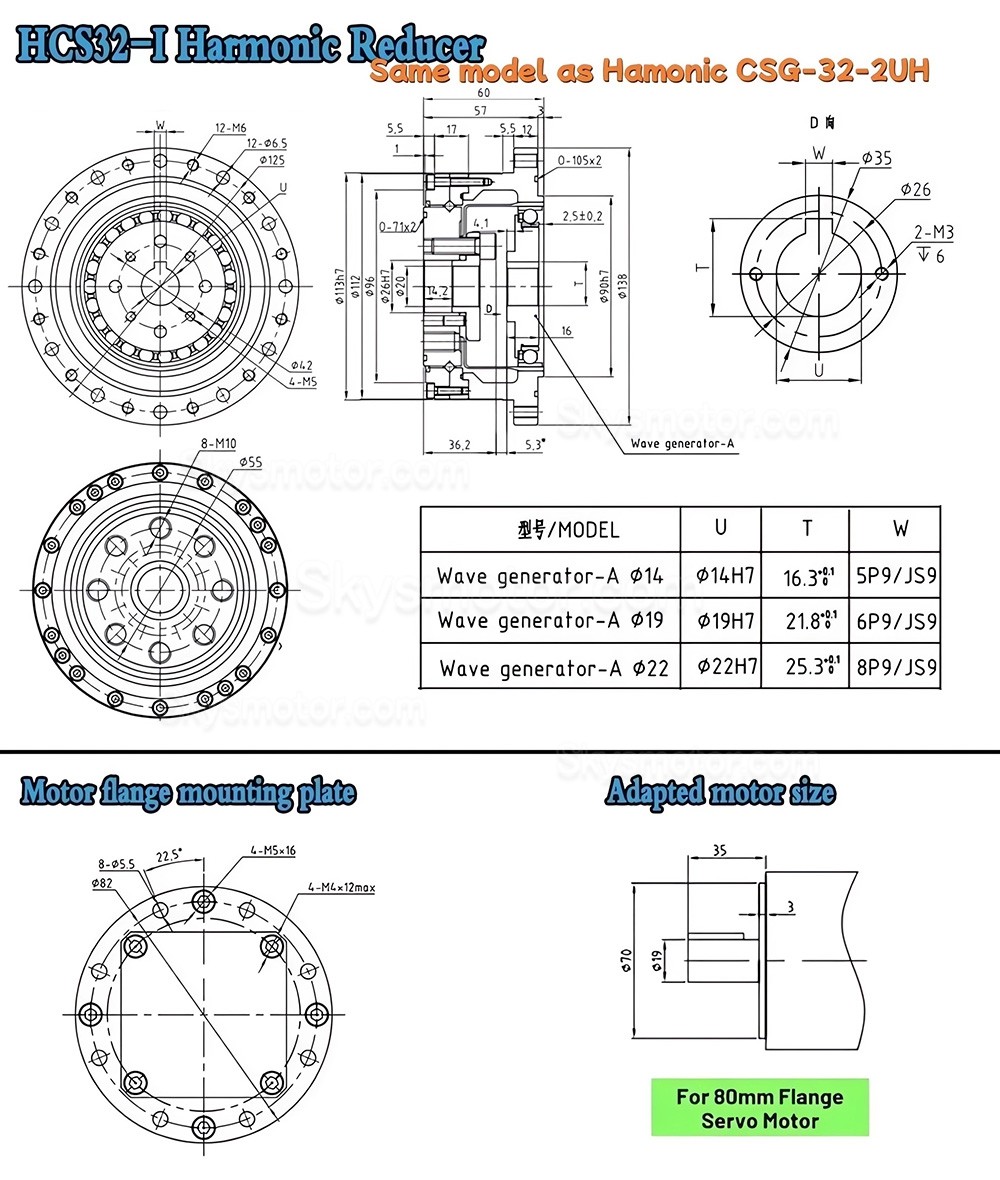

HCS32-I（80mmサーボモーター用、シャフト19mm）

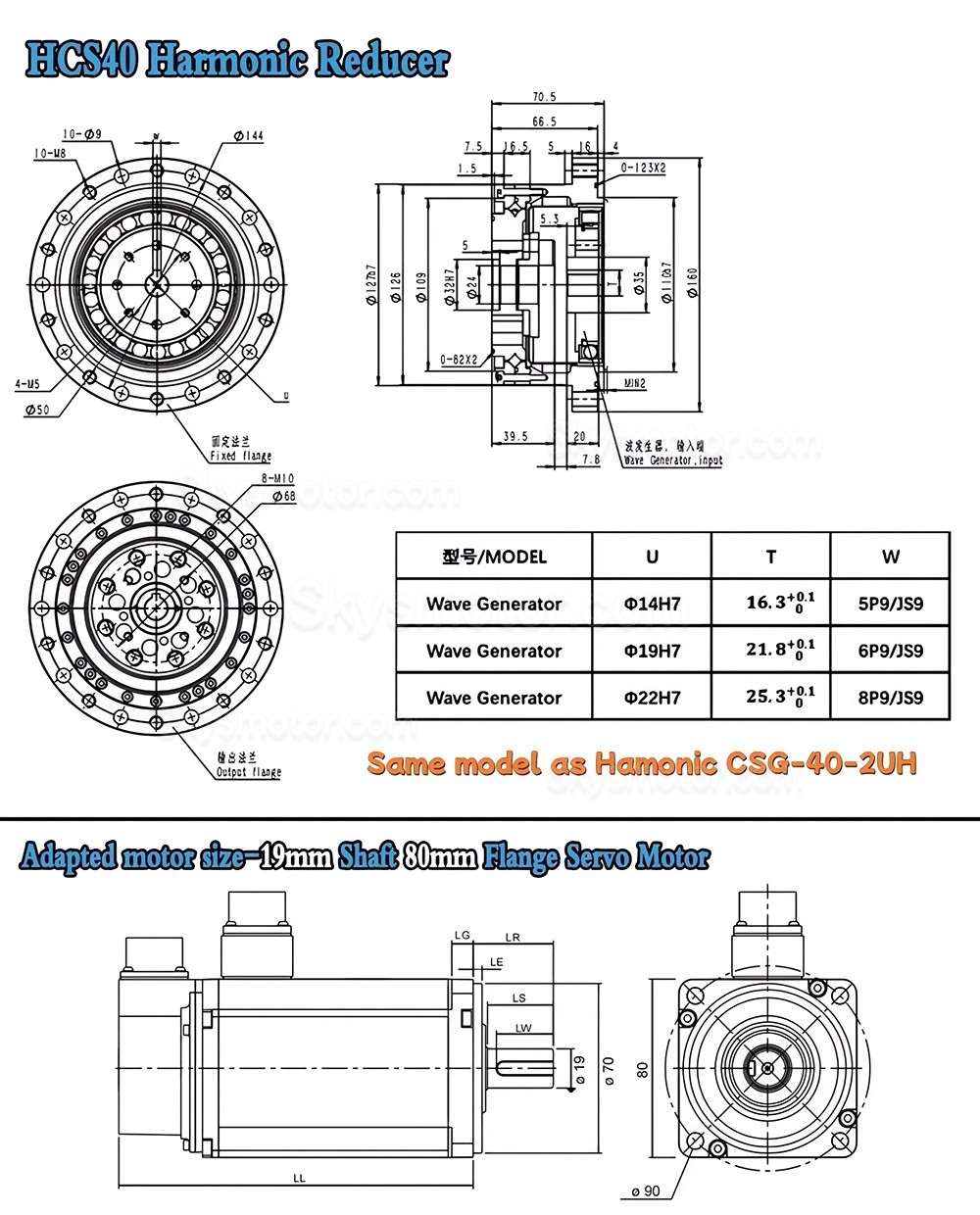

HCS40（80mmサーボモーター用、シャフト19mm）

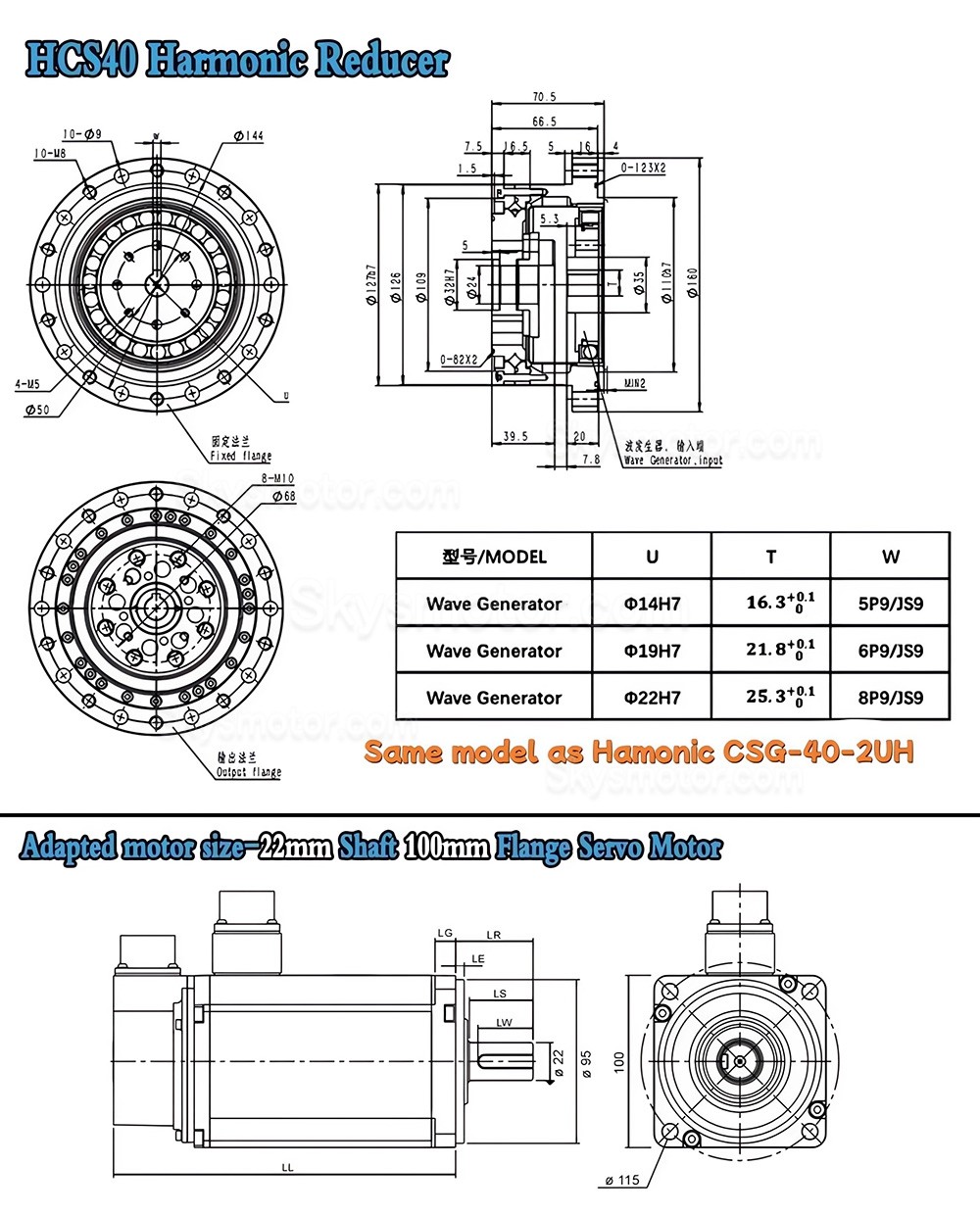

HCS40（100mmサーボモーター用、シャフト22mm）

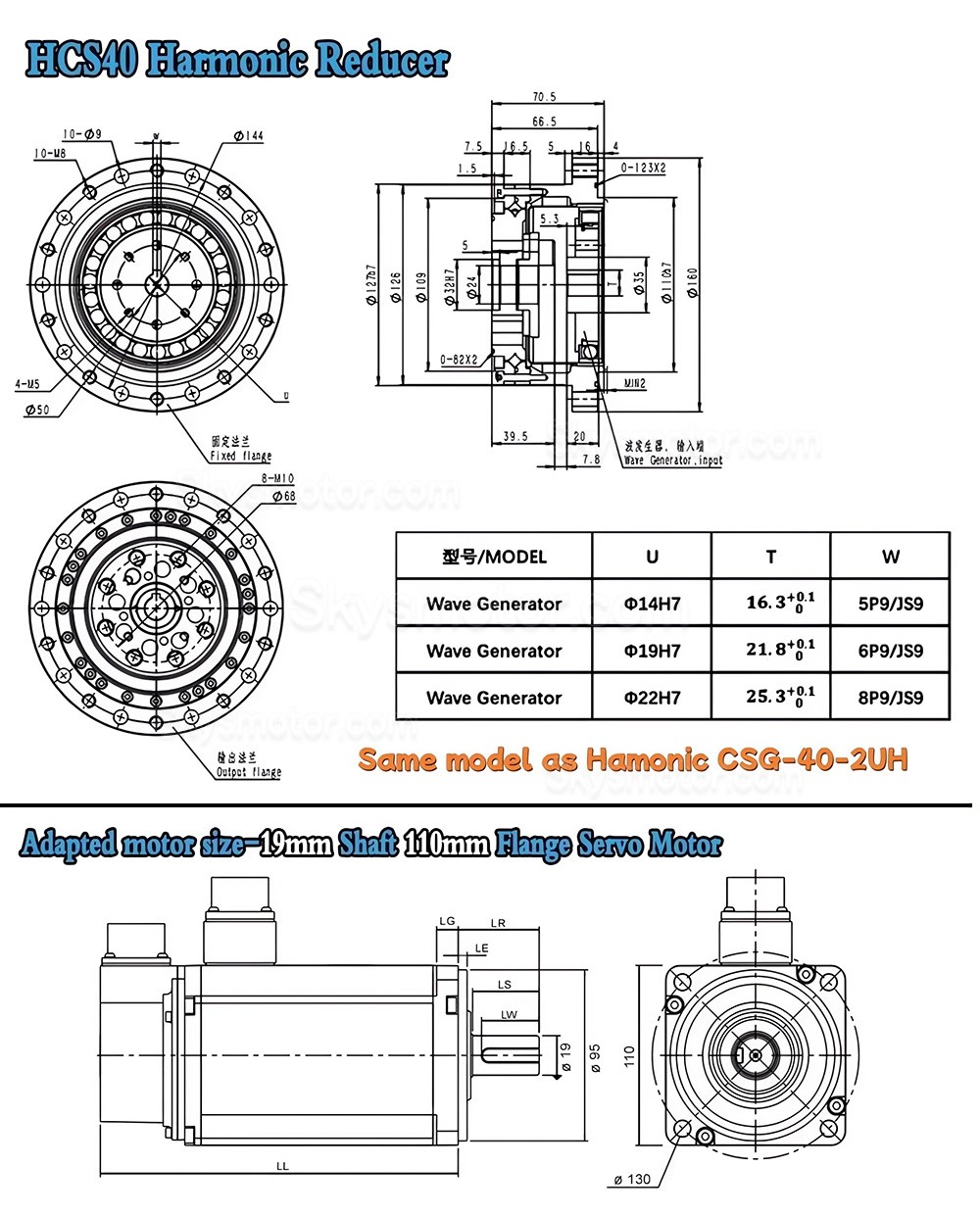

HCS40（110mmサーボモーター用、シャフト19mm）

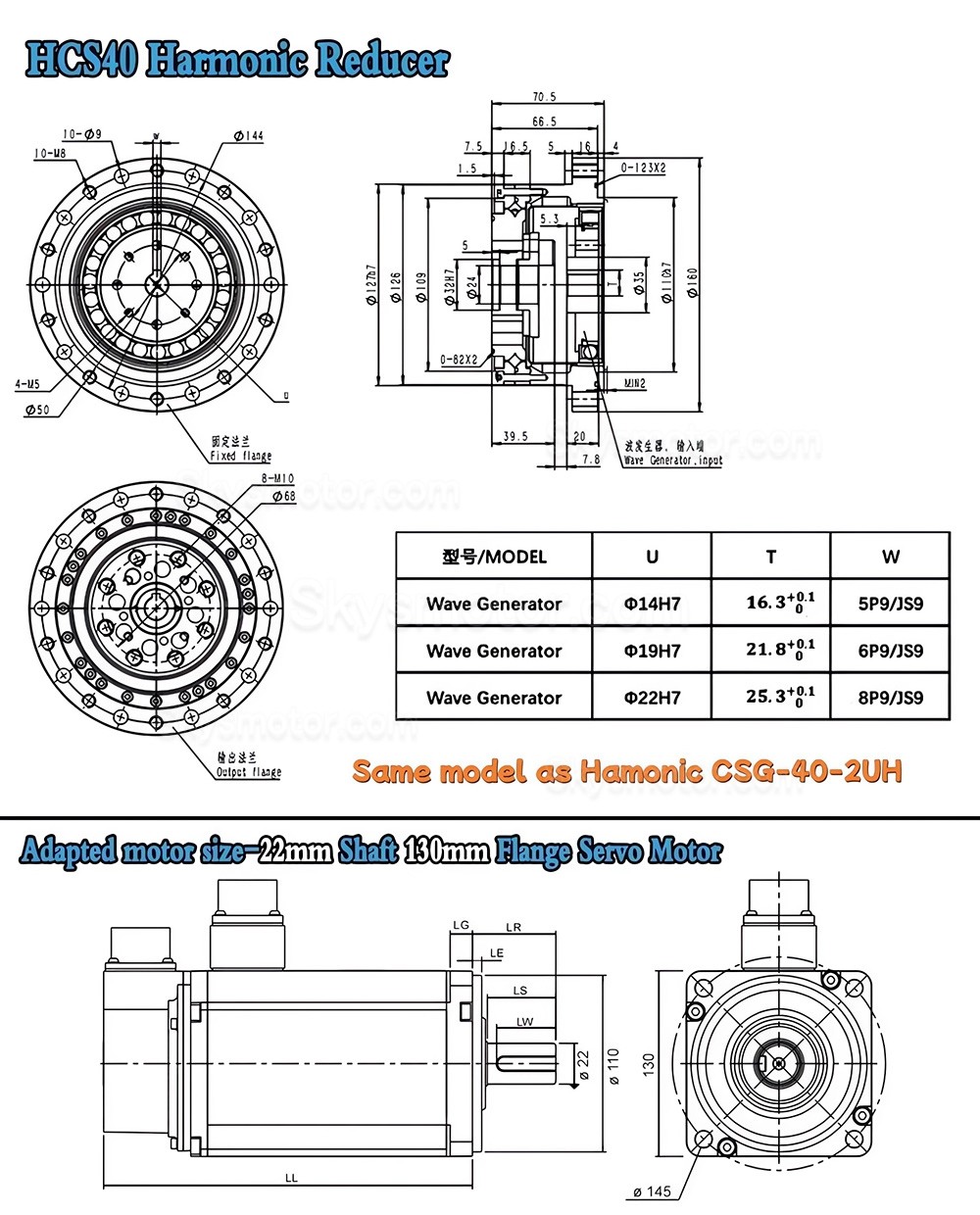

HCS40（130mmサーボモーター用、シャフト22mm）

特徴：

複数の歯が2つの対称的な位置（180°離れている）で同時に噛み合うことで、ピッチの誤差を均等に分散させるのに役立ちます。

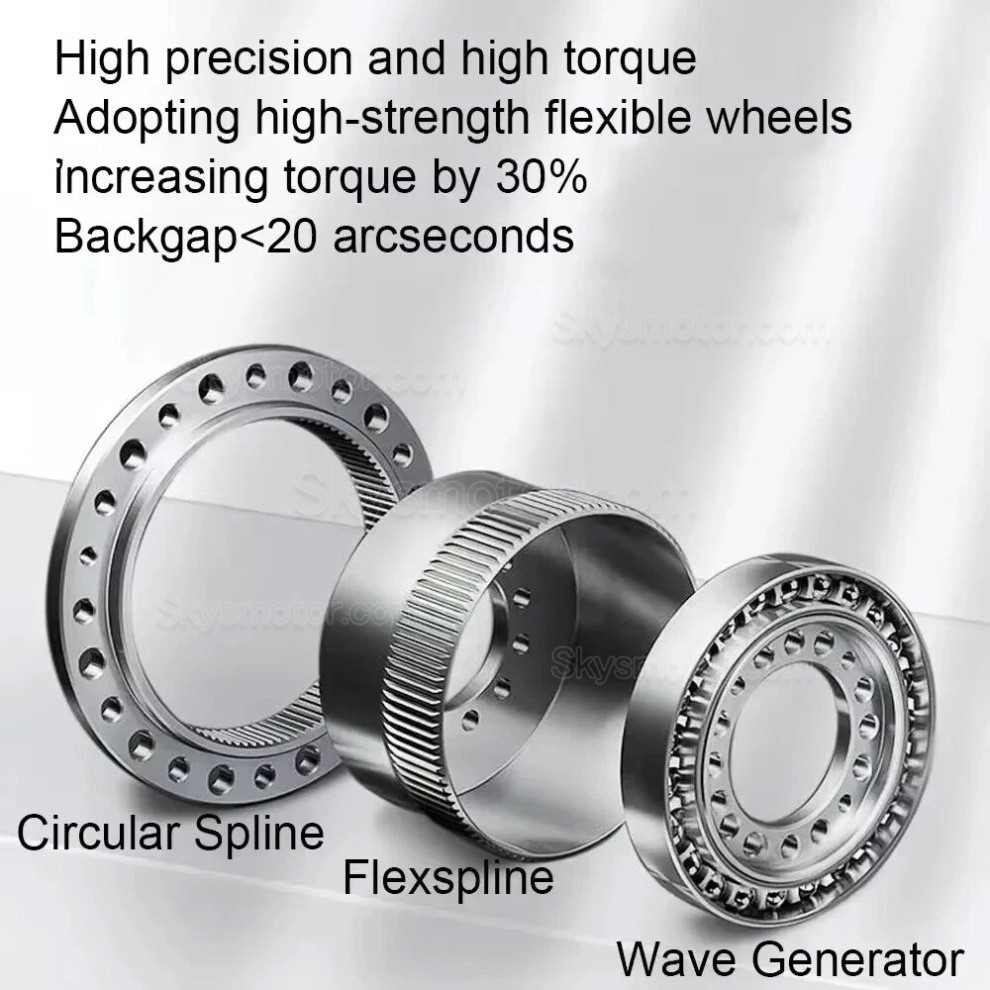

単段高調波減速機は、3つの主要部品で構成されたコンパクトな同軸構造で、i = 30～500の伝送比を実現します。

複数の歯が同時に表面接触することで、単位面積あたりの負荷を軽減できます。

従来のギアシステムと比較して、この構造は全体の体積と重量の削減に貢献します。

この機構は、適切な動作条件下で長期的なトルク伝達を可能にします。

噛み合い加工により、動作中の振動と騒音が低減されます。

アプリケーション:
ロボット関節、産業用ロボット、CNC回転テーブル、レーザーマーキング装置、ディスペンシングマシン、光学式または回転式テストプラットフォーム、精密駆動システム、インデックスヘッド、レーダーシステム、印刷・製紙機械、巻線・ケーブル装置、木工・試験装置、その他自動化・計測装置など、精密な位置決めを必要とするモーションシステムに適用可能です。


パッケージ内容：

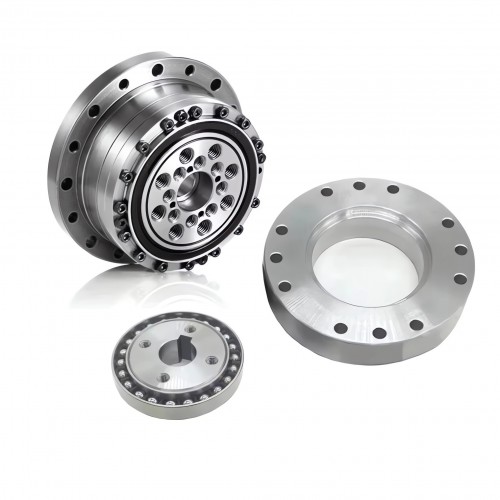

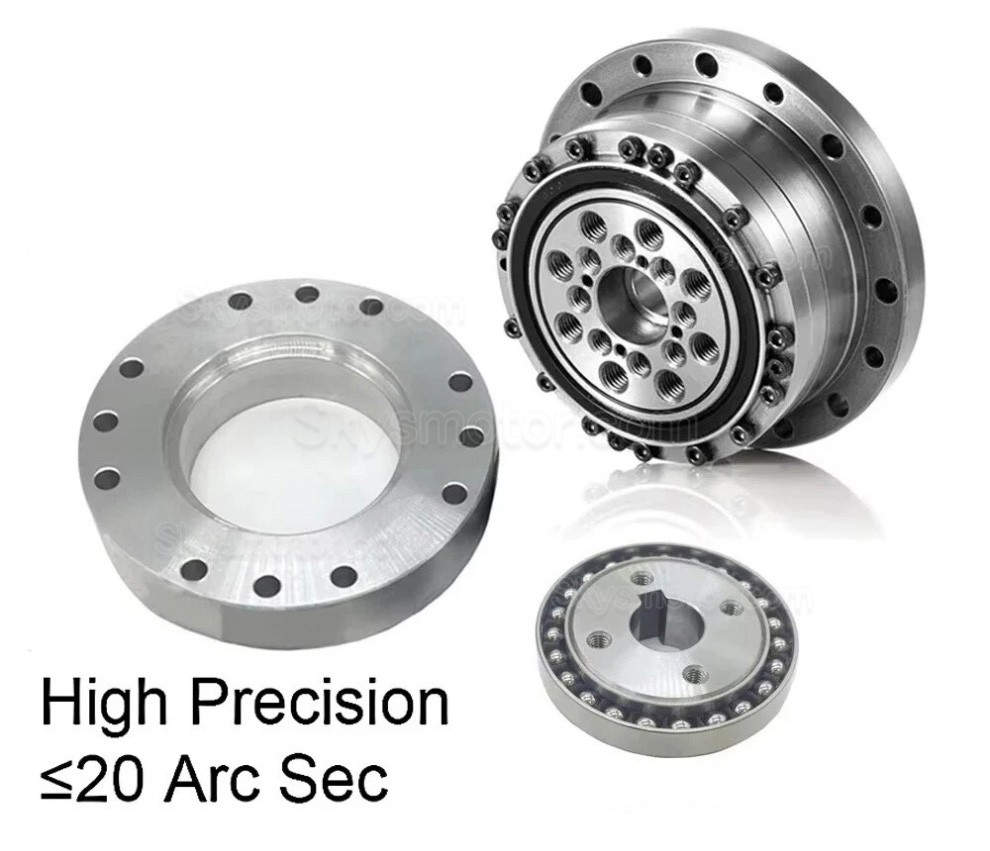

1 × ハーモニックギアボックス

1 × モーターフランジブラケット
