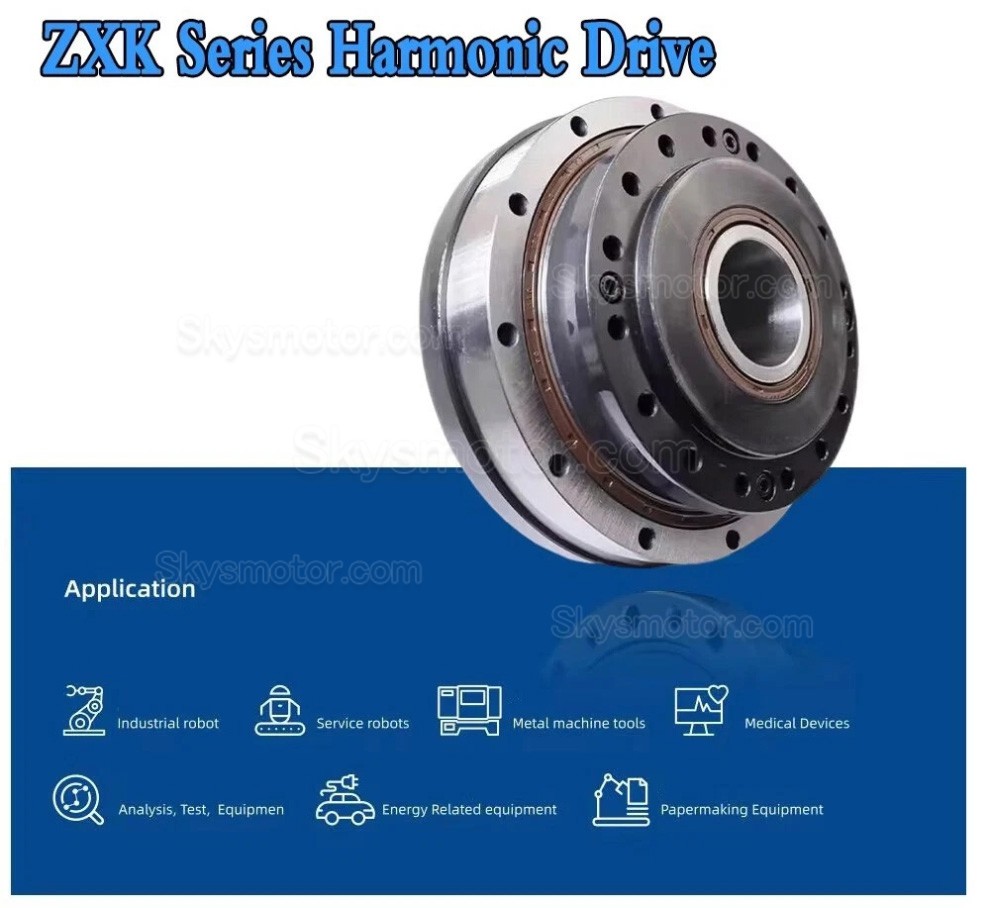

ZXK シリーズ 中空タイプ ハーモニック減速機ギア比 30:1/50:1/80:1/100:1/120:1/160:1 バックラッシュ30秒角
- マニュアルとドキュメント:
販売価格(税込)：23656 円/件
ZXK シリーズ 中空タイプ ハーモニック減速機ギア比 30:1/50:1/80:1/100:1/120:1/160:1 バックラッシュ30秒角

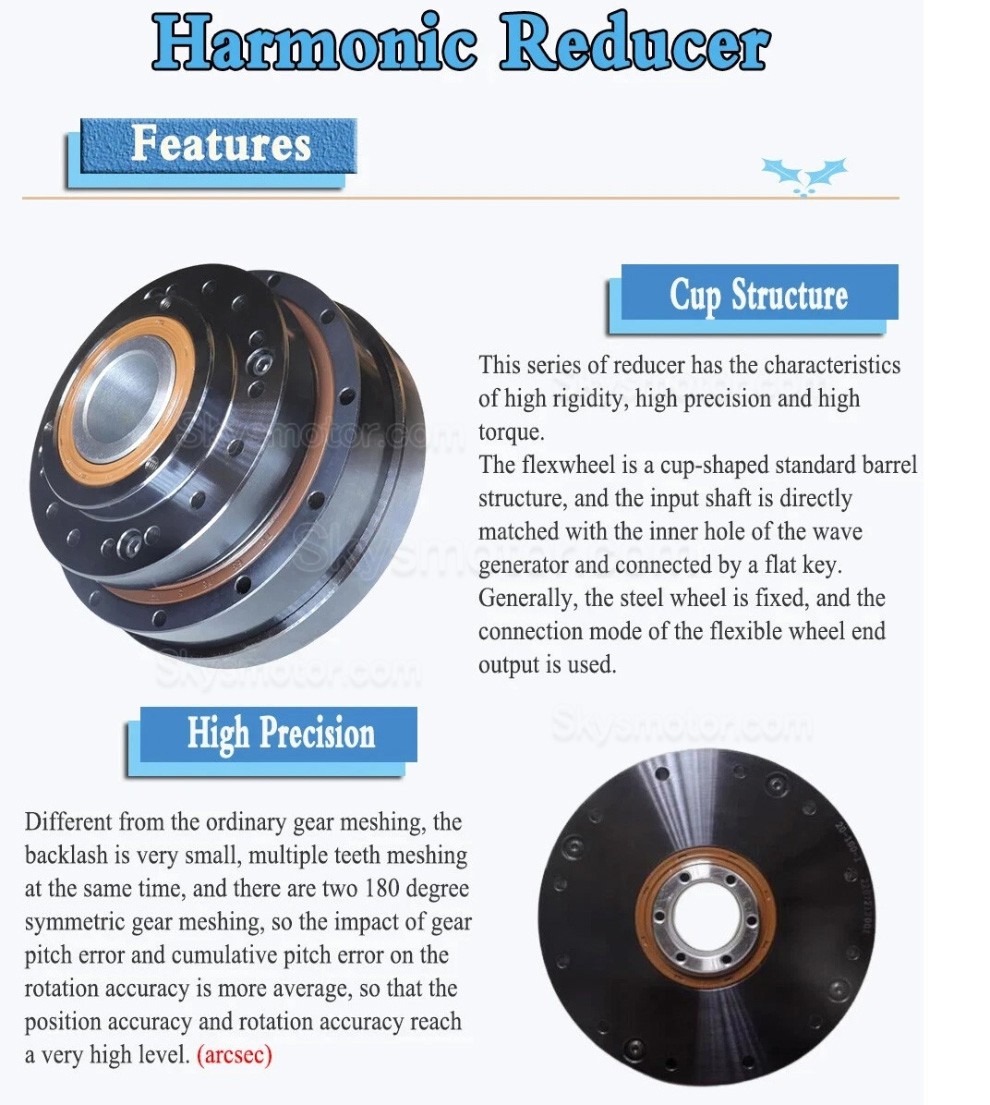

特徴：
複数の歯が2つの対称的な位置（180°離れている）で同時に噛み合うことで、ピッチの誤差を均等に分散させるのに役立ちます。

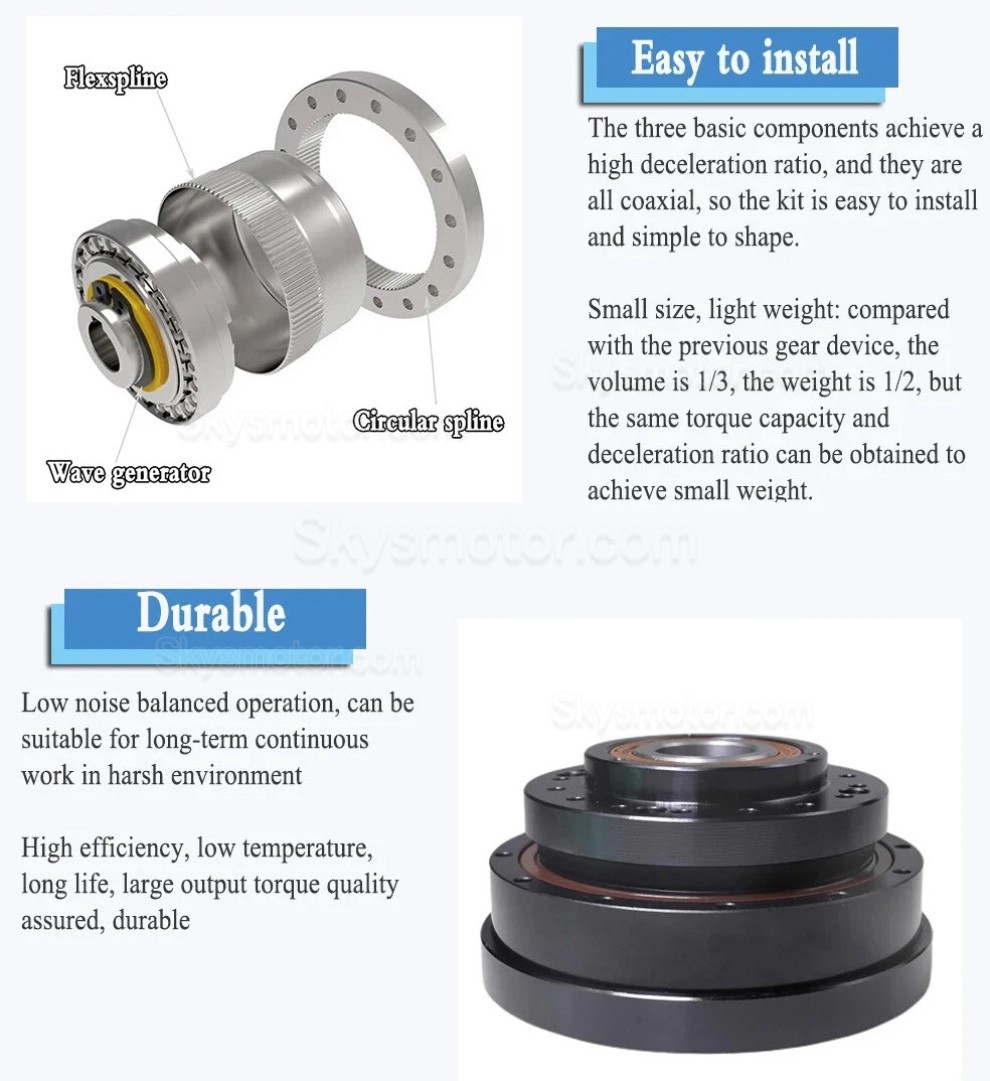

単段高調波減速機は、3つの主要部品で構成されたコンパクトな同軸構造で、i = 30～500の伝送比を実現します。
複数の歯が同時に表面接触することで、単位面積あたりの負荷を軽減できます。
従来のギアシステムと比較して、この構造は全体の体積と重量の削減に貢献します。
この機構は、適切な動作条件下で長期的なトルク伝達を可能にします。
噛み合い加工により、動作中の振動と騒音が低減されます。
アプリケーション:
ロボット関節、産業用ロボット、CNC回転テーブル、レーザーマーキング装置、ディスペンシングマシン、光学式または回転式テストプラットフォーム、精密駆動システム、インデックスヘッド、レーダーシステム、印刷・製紙機械、巻線・ケーブル装置、木工・試験装置、その他自動化・計測装置など、精密な位置決めを必要とするモーションシステムに適用可能です。
パッケージ内容：
1 × 高調波減速機

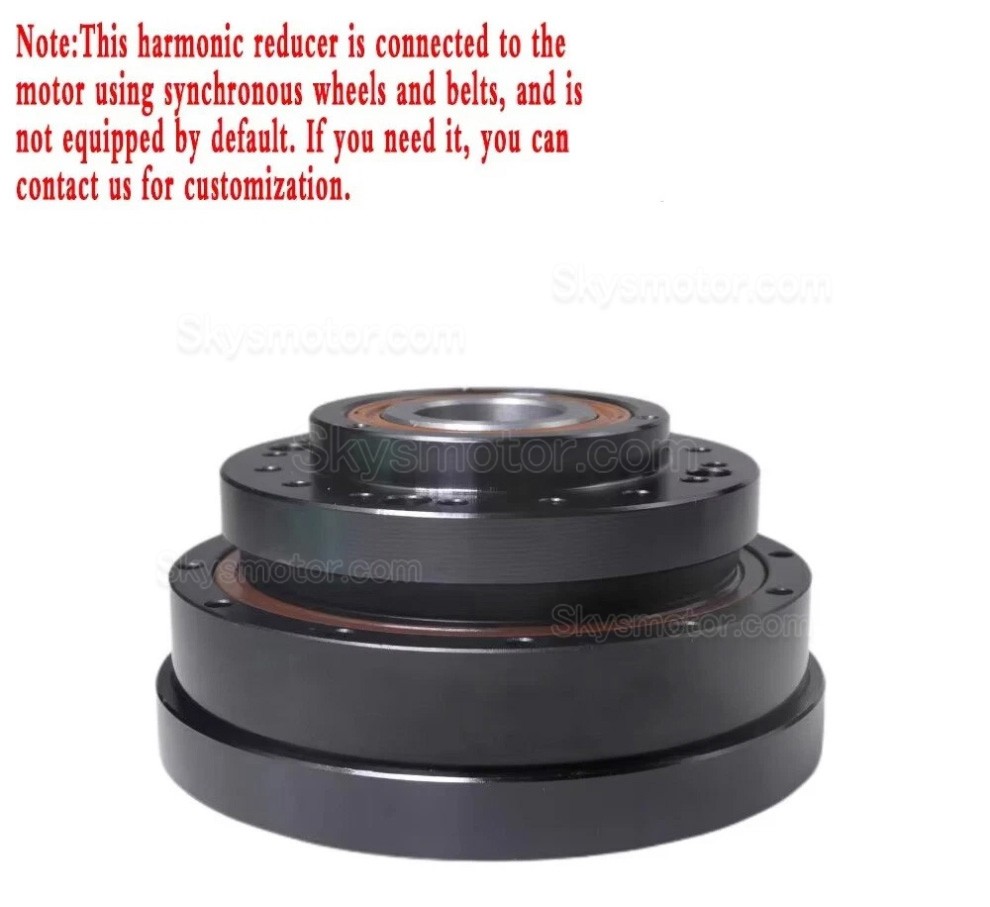

注意：同期ホイールとベルトは含まれていません。別途ご購入をご希望の場合は、ご連絡ください。
.jpg "ZXK シリーズ 中空タイプ ハーモニック減速機ギア比 30:1/50:1/80:1/100:1/120:1/160:1 バックラッシュ30秒角")

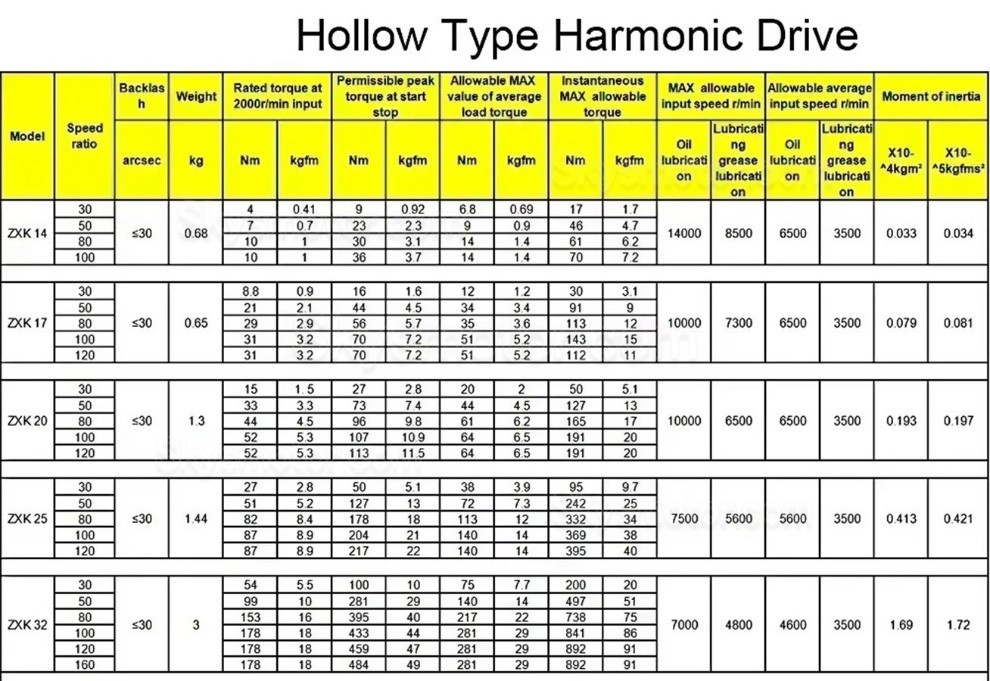

| モデル | 速度比 | バックラッシュ | 重量 (kg) | 定格トルク (Nm) | 許容最大トルク（Nm） | 最大許容平均負荷トルク（Nm） | 瞬間最大許容トルク（Nm） | 最大許容入力速度 (r/min) | 許容平均入力速度 (r/min) | 慣性モーメント (X10^-4 kgm²) |
|---|---|---|---|---|---|---|---|---|---|---|

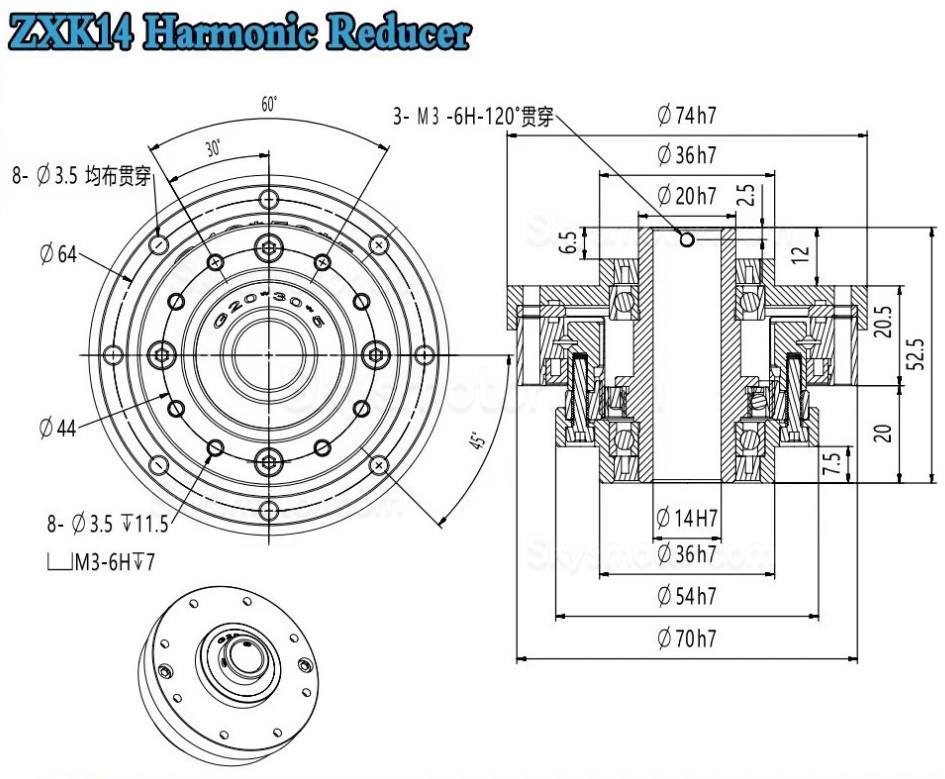

| ZXK 14 | 30:1 | ≤30 | 0.68 | 4 | 0.41 | 9 | 0.92 | 14000 | 8500 | 0.033 |
| ZXK 17 | 50:1 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 0.081 |

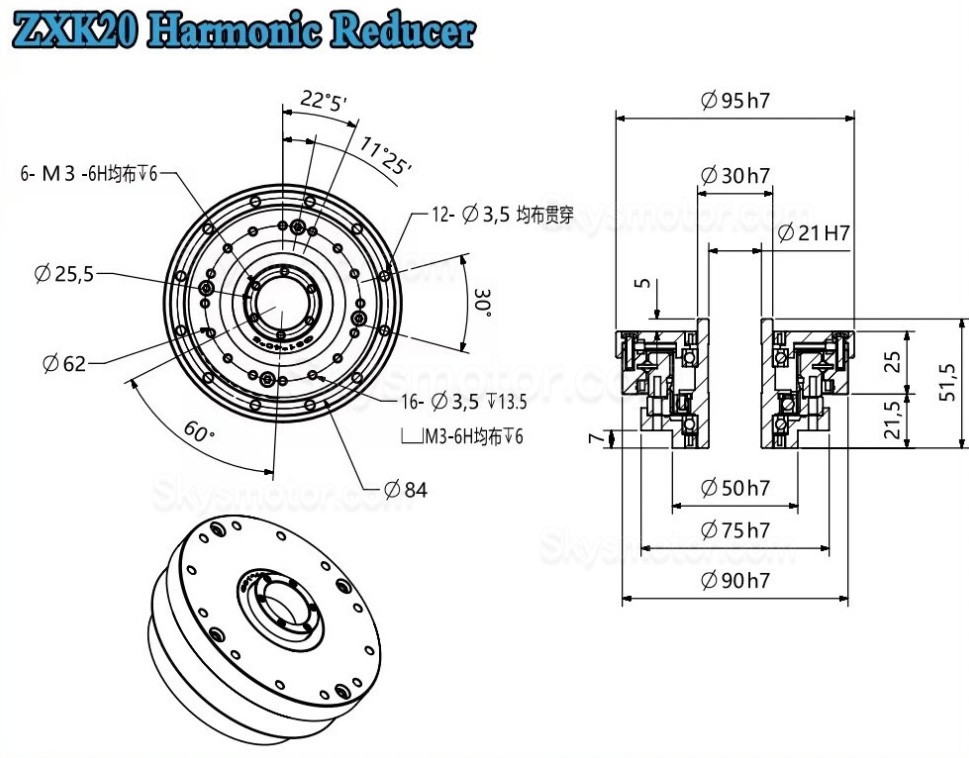

| ZXK 20 | 50:1 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 0.197 |

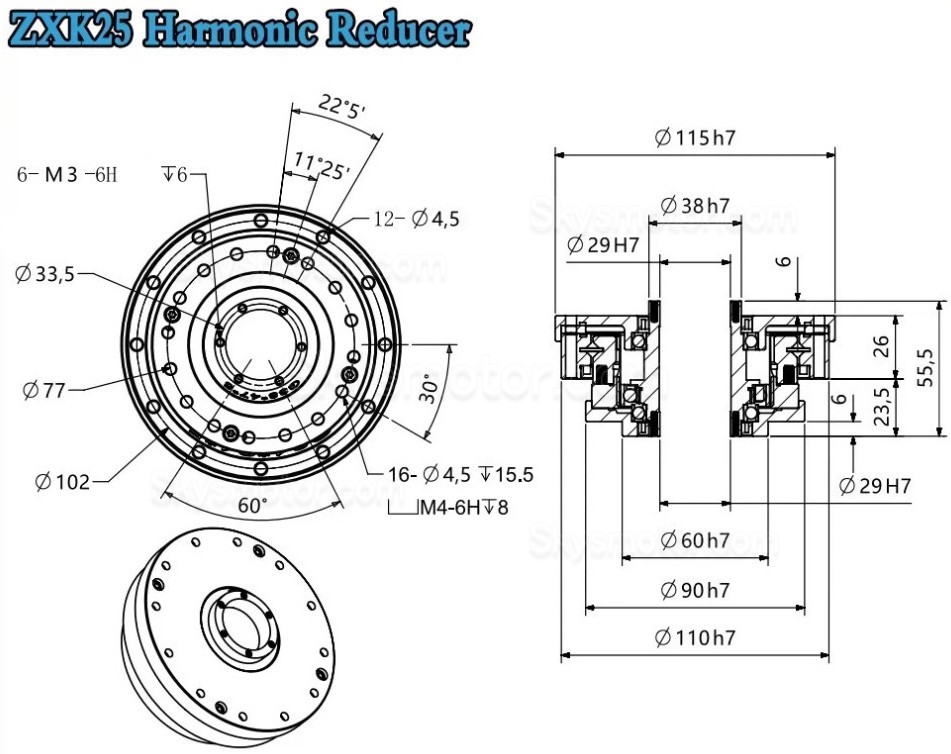

| ZXK 25 | 50:1 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 0.421 |

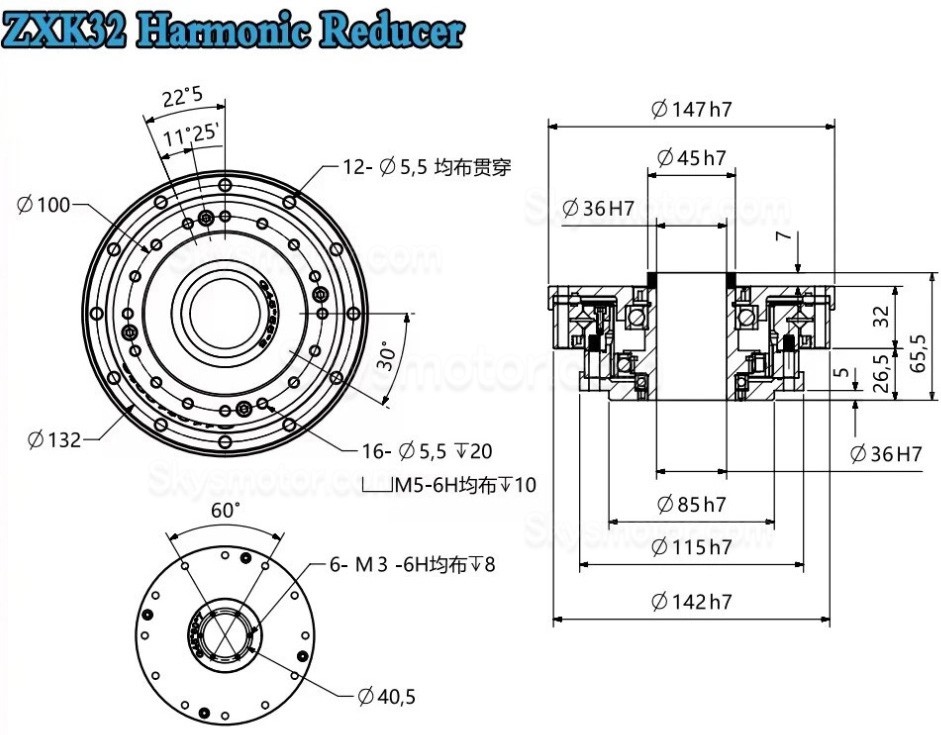

| ZXK 32 | 80:1 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 1.72 |

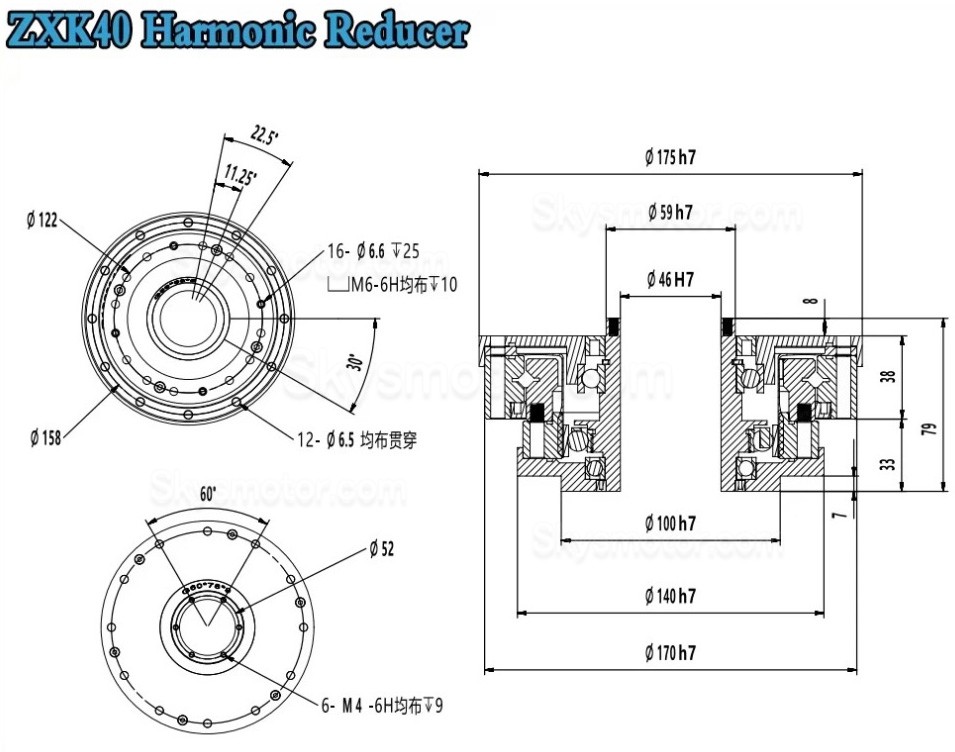

| ZXK 40 | 80:1 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 4.59 |
| ZXK 45 | 80:1 | 407 | 41 | 918 | 94 | 507 | 52 | 1651 | 168 | 8.86 |

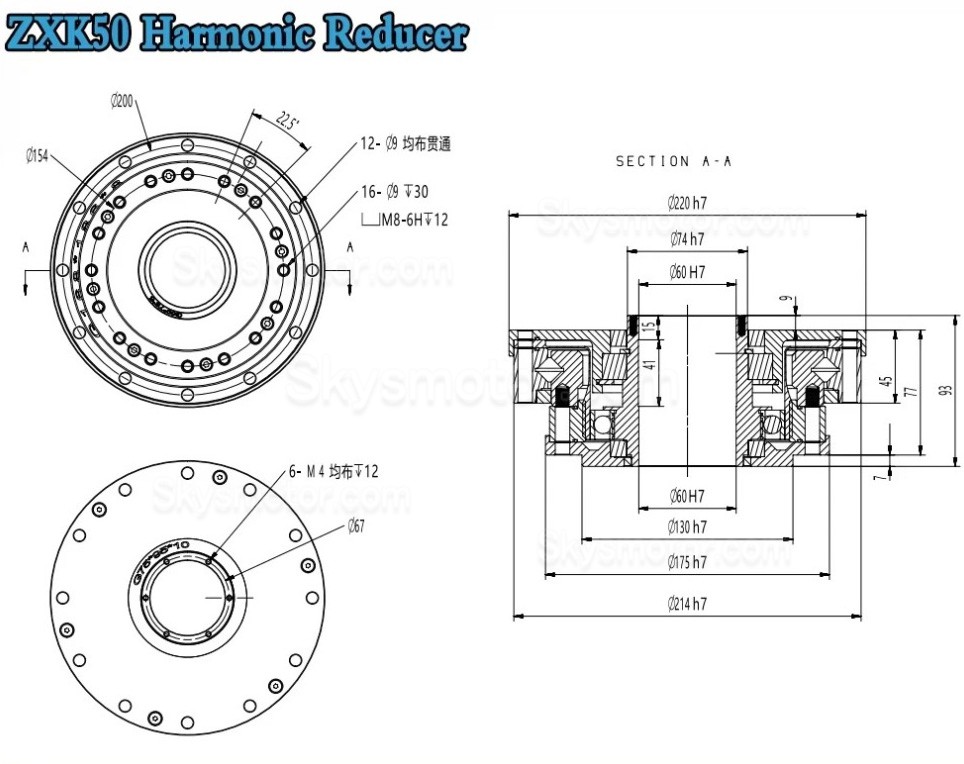

| ZXK 50 | 100:1 | ≤30 | 15 | 611 | 62 | 1274 | 130 | 2678 | 273 | 12.8 |
| ZXK 58 | 100:1 | ≤30 | 17 | 905 | 92 | 2067 | 211 | 4134 | 422 | 27.9 |
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| 物理仕様 | |
|---|---|
| ギア比 | 100:1 / 160:1 / 30:1 / 50:1 / 80:1 / 120:1 |
| ギアボックスタイプ | ハーモニック ギアボックス |
| バックラッシュ(無負荷) | ≤30 arcmin |
| 製品タイプ | ギアボックス |
| 製品シリーズ | ZXKシリーズ |
-
