スイッチング電源の異音や発熱が発生する原因 skysmotor.com
スイッチング電源は、高い変換効率と小型・軽量という特徴を持ち、産業機器、通信設備、家電製品など、さまざまな分野で広く使用されています。しかし、長期間の使用や不適切な使用環境によって、異音や異常な発熱が発生することがあります。これらの現象は、電源の性能低下だけでなく、電子部品の劣化や故障につながる可能性もあります。そのため、異音や発熱が発生する原因を正しく理解し、適切な対策を講じることが重要です。ここでは、スイッチング電源の異音や発熱を引き起こす主な7つの原因について詳しく説明します。

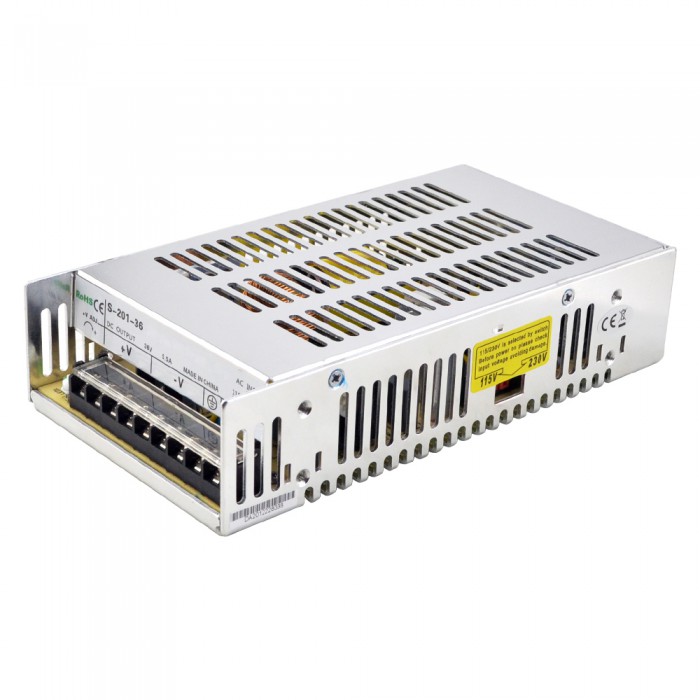

1. トランスやインダクタの振動
スイッチング電源では、トランスやインダクタに高周波電流が流れることで、磁性材料の磁歪や電磁力による微細な振動が発生します。通常、スイッチング周波数は人間の可聴範囲よりも高く設定されていますが、負荷の変動や間欠動作によって可聴周波数帯の振動が生じることがあります。また、コイルの巻線や磁性コアの固定が不十分な場合、振動が増幅され、ジーという音やキーンという高い音が発生することがあります。このような異音を抑えるためには、コイルの固定状態を確認し、適切なトランスやインダクタを選定することが重要です。
2. 電解コンデンサの劣化
電解コンデンサは、スイッチング電源の出力電圧を平滑化し、電圧の変動を抑える重要な部品です。しかし、長期間の使用や高温環境によって内部の電解液が徐々に減少すると、等価直列抵抗（ESR）が増加します。その結果、リップル電流による内部損失が大きくなり、コンデンサの温度が上昇することがあります。また、静電容量の低下によって出力電圧が不安定になり、制御回路の動作状態によってはトランスなどから異音が発生する場合もあります。定期的にコンデンサの外観や電気的特性を確認し、劣化した部品を適切に交換することが必要です。
3. 過負荷による発熱
スイッチング電源に定格出力を超える負荷が接続されると、内部回路に大きな電流が流れ、MOSFET、整流ダイオード、トランスなどの損失が増加します。これにより、電源内部の温度が上昇し、異常な発熱が発生することがあります。また、過負荷保護機能が作動すると、電源が停止と再起動を繰り返す場合があります。このような動作によって、トランスやインダクタから周期的な異音が発生することもあります。過負荷によるトラブルを防ぐためには、接続する機器の消費電力を確認し、十分な出力容量を持つ電源を使用することが重要です。

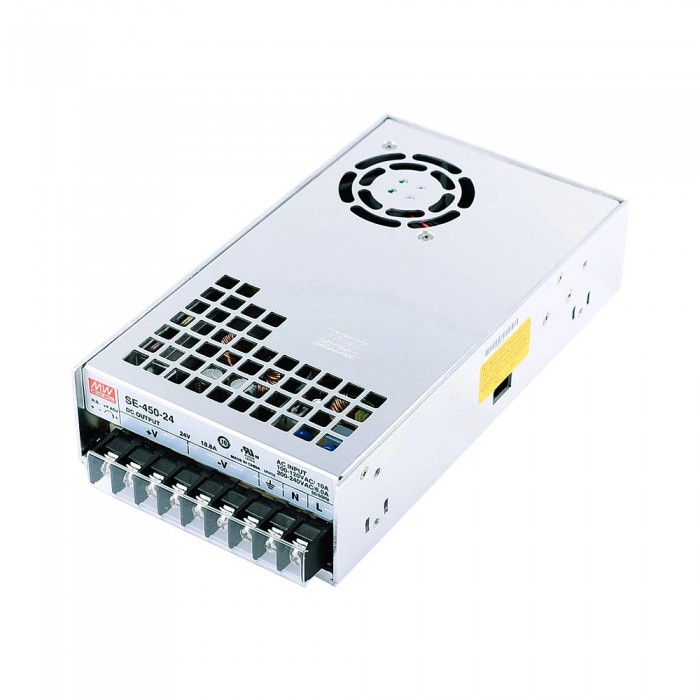

4. 冷却不足や放熱不良
スイッチング電源は動作中に一定の熱を発生するため、適切な放熱対策が必要です。しかし、通気口がほこりで塞がれていたり、冷却ファンが故障していたりすると、内部に熱が蓄積されやすくなります。また、電源を密閉された場所に設置した場合や、周囲温度が高い環境で使用した場合にも、放熱性能が低下します。内部温度が上昇すると、半導体部品やコンデンサの寿命が短くなる可能性があります。そのため、電源の周囲には十分な通気スペースを確保し、冷却ファンや通気口を定期的に点検することが大切です。
5. スイッチング素子の損失増加
スイッチング電源では、MOSFETなどの半導体素子を高速でオン・オフすることによって電力を変換しています。このとき、素子の導通抵抗による損失や、スイッチング時の電圧と電流の重なりによる損失が発生します。特に、スイッチング周波数が高すぎる場合や、ゲート駆動回路の設計が適切でない場合には、損失が増加して発熱が大きくなることがあります。また、素子の劣化や回路部品の異常によって、通常よりも高い温度になる場合もあります。発熱を抑えるためには、適切なスイッチング条件を設定し、放熱器や熱伝導材料を適切に使用することが必要です。
6. 入力電圧の変動や電源品質の低下
入力電圧が仕様範囲から外れたり、大きく変動したりすると、スイッチング電源の内部回路に負担がかかることがあります。特に、入力電圧が低下した場合、一定の出力電力を維持するために入力電流が増加し、回路内部の損失が大きくなることがあります。また、入力電圧の急激な変動や不安定な供給状態によって、制御回路の動作が変化し、トランスやインダクタから異音が発生する場合もあります。安定した動作を維持するためには、入力電圧が製品の仕様範囲内にあることを確認し、必要に応じて適切な入力フィルタや電圧安定化対策を検討することが重要です。
7. 部品の経年劣化や接触不良
スイッチング電源を長期間使用すると、内部部品の経年劣化や、はんだ接合部の損傷などが発生する可能性があります。特に、温度変化や振動が繰り返される環境では、接続部分に微細な亀裂が生じ、接触抵抗が増加することがあります。接触抵抗が大きくなると、その部分で局所的な発熱が発生し、さらに劣化が進行する場合があります。また、接続状態が不安定になることで、電源の動作が断続的になり、異音が発生することもあります。このような問題を防ぐためには、定期的な点検を実施し、変色、異臭、異常な温度上昇などの兆候を早期に発見することが大切です。
まとめ
スイッチング電源の異音や発熱は、トランスやインダクタの振動、電解コンデンサの劣化、過負荷、冷却不足、スイッチング素子の損失、入力電圧の変動、部品の経年劣化など、さまざまな原因によって発生します。なお、動作中の軽微な振動音や温度上昇は、必ずしも故障を意味するものではありません。しかし、通常よりも大きな異音や急激な温度上昇が確認された場合は、異常の可能性があります。その際は安全を確保したうえで使用を停止し、専門知識を持つ技術者による点検を受けることが重要です。適切な電源の選定、設置環境の改善、定期的なメンテナンスを行うことで、トラブルを予防し、スイッチング電源の安全性と信頼性を高めることができます。
