ステッピングモータドライバのDIPスイッチ設定方法 skysmotor.com
ステッピングモータドライバは、ステッピングモータを正確に制御するために使用される重要な制御機器です。その中でもDIPスイッチは、モータの駆動電流、マイクロステップ設定、回転方向、制御モードなどを簡単に変更するための設定部品です。正しく設定することで、モータの性能を十分に発揮させ、安定した位置決め制御を実現できます。一方で、DIPスイッチの設定を誤ると、モータの発熱、振動、脱調、動作不良などの問題が発生する可能性があります。本記事では、ステッピングモータドライバにおけるDIPスイッチの基本的な役割、各設定項目、設定時の注意点について詳しく解説します。
1．DIPスイッチの基本的な役割を理解します

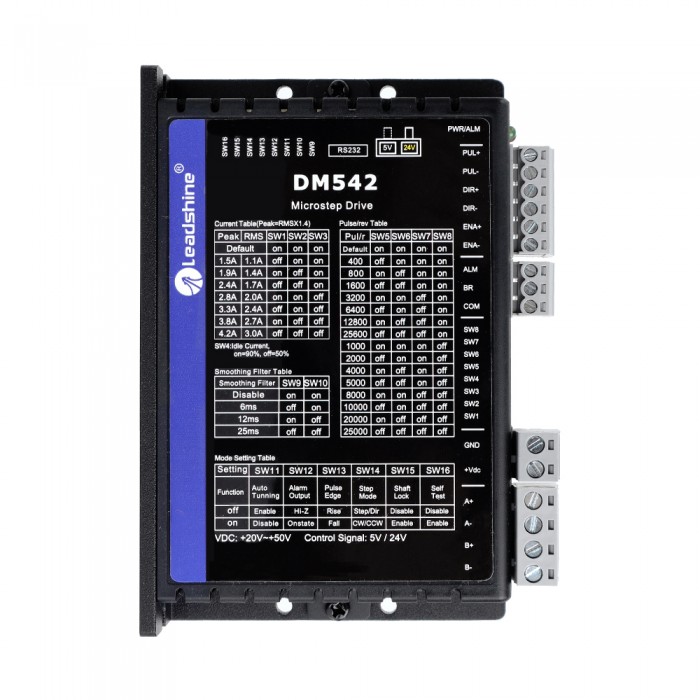

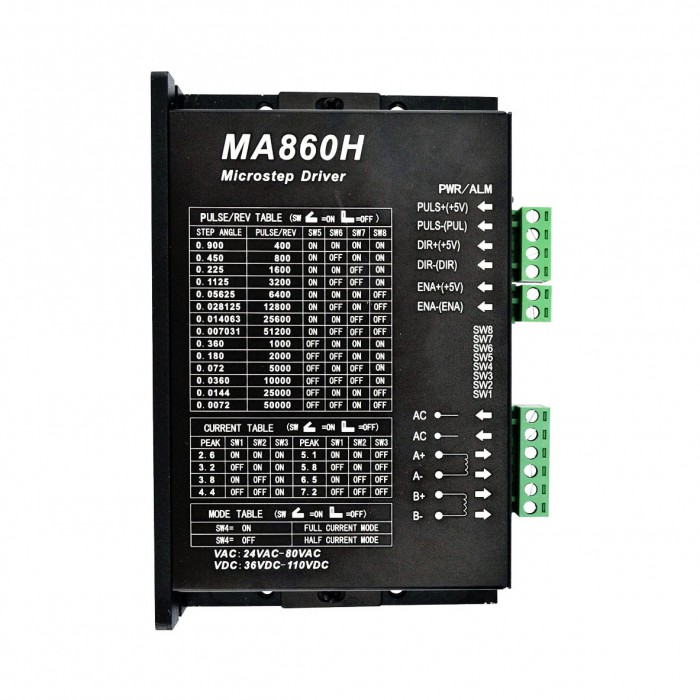

DIPスイッチとは、小型のスイッチを複数組み合わせた設定用部品であり、ステッピングモータドライバの動作条件を変更するために使用されます。一般的なドライバでは、複数のスイッチによって電流値や分割数、制御方式などを設定できます。専用のソフトウェアを使用せず、手動で設定できるため、産業設備や自動化装置などで広く利用されています。DIPスイッチの番号や設定内容はメーカーや機種によって異なるため、設定前には必ず取扱説明書や仕様表を確認する必要があります。
2．駆動電流の設定方法を確認します
ステッピングモータドライバのDIPスイッチ設定で特に重要なのが、モータ駆動電流の設定です。駆動電流は、モータに流す電流の大きさを決定する項目です。適切な電流値に設定することで、必要なトルクを確保しながら発熱を抑えることができます。電流設定が低すぎる場合、モータのトルク不足によって脱調が発生する可能性があります。一方で、設定値が高すぎる場合は、モータやドライバの温度上昇につながり、寿命低下の原因になります。そのため、使用するモータの定格電流に合わせて適切に設定することが重要です。
3．マイクロステップ設定を行います
マイクロステップ設定は、モータの1ステップをさらに細かく分割して制御するための設定です。DIPスイッチによって、フルステップ、ハーフステップ、1/4、1/8、1/16などの分割数を選択できるドライバがあります。マイクロステップ数を増やすことで、モータの回転が滑らかになり、振動や騒音を低減できます。また、位置決め精度の向上にも効果があります。ただし、分割数を高く設定すると、同じ速度で回転させる場合に必要なパルス周波数が高くなるため、制御装置の性能も考慮する必要があります。
4．回転方向や制御モードを設定します
一部のステッピングモータドライバでは、DIPスイッチによってモータの回転方向や制御方式を変更できます。例えば、正転・逆転方向の切り替えや、パルス入力方式の選択などが可能です。装置の構造によっては、モータの取り付け方向により回転方向を変更する必要があります。また、パルス信号と方向信号による制御を行う場合は、CNCコントローラーや制御基板側の設定との一致が必要です。設定が合っていない場合、指令方向と実際の回転方向が異なるなどの問題が発生します。
5．DIPスイッチ設定時の安全確認を行います
DIPスイッチを変更する際は、安全のため必ずドライバの電源を切ってから作業を行います。通電中に設定を変更すると、誤動作や内部回路の損傷につながる可能性があります。また、スイッチ操作には適切な工具を使用し、無理な力を加えないことが重要です。設定変更後は、各スイッチの位置を再確認し、電源投入後に低速運転で動作確認を行います。特に初めて使用する場合や設定変更後は、異常音や過度な発熱がないか確認することが大切です。
6．モータとドライバの組み合わせを確認します
DIPスイッチの設定だけでなく、使用するモータとドライバの適合性を確認することも重要です。ステッピングモータには、サイズ、定格電流、相数、抵抗値、インダクタンスなどの違いがあります。適合しない設定で使用すると、十分な性能が発揮できない場合があります。特に駆動電流の設定は、モータ仕様と直接関係するため、必ずメーカー指定の値を参考にします。また、電源電圧や使用環境についても確認し、システム全体として安定動作できる条件を整える必要があります。
7．設定後の動作確認と調整を行います
DIPスイッチの設定が完了した後は、実際の動作確認を行うことが必要です。まず低速でモータを回転させ、異常な振動や騒音、回転ムラがないか確認します。その後、実際の使用速度や負荷条件で運転し、トルク不足や脱調が発生しないか確認します。もし問題がある場合は、駆動電流やマイクロステップ設定、加減速条件などを見直します。最適な設定を行うことで、ステッピングモータの性能を最大限に引き出し、安定した装置運転を実現できます。
まとめ
ステッピングモータドライバのDIPスイッチ設定は、モータの性能や動作安定性を左右する重要な作業です。駆動電流、マイクロステップ、回転方向、制御方式などを正しく設定することで、精密な位置決め制御や安定した運転が可能になります。一方で、設定を誤ると発熱や脱調、動作不良などの問題が発生する可能性があります。そのため、使用するモータとドライバの仕様を十分に確認し、メーカーの推奨条件に従って設定することが重要です。適切なDIPスイッチ設定を行うことで、ステッピングモータシステムの信頼性と性能を高めることができます。
