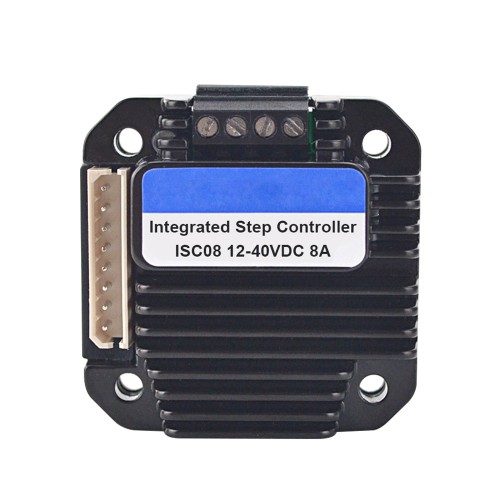

ISC08は、組み込みのマイクロプロセッサで、電圧制御、ミニチュアステッピングモーターコントローラーです。ステッピングモーターに取り付けるように一体設計されており、制御が簡単です。ISC08を使用すると、モーター速度をアナログ電圧で制御できます。シンプルで安定、低コストです。ISC08は、10〜40VDCの入力電圧を通して0〜8Aの調整可能な相電流を提供できます。
ISC08のマイクロプロセッサは、現在の速度を希望の速度に上げることができます。0.3秒で1250rpmまでジャンプすることが可能です。この機能により、希望の速度を急激に上げることが可能になります。ISC08を使用すると、モーター速度は、外部ポテンショメーター、または外部電圧の2つのオプションの方法でアナログ電圧によって制御できます。ISC08ドライバーは、ユーザー制御デバイスなしでモーターを実行できます。同時に、高速電流補償機能により、ISC08は高速モーター回転で発生する逆起電力による影響を補償することができます。
ISC08は、適合するフランジにより、NEMA 23、24、34シリーズのステッピングモーターにシームレスに取り付けることができます。エンクロージャーは、ダイキャストアルミニウムで作られて、頑丈で耐久性のある保護を提供し、熱放散を改善します。
このコントローラーをモーターに取り付けるためにフランジが必要になる場合がある： ST-M10
主な特徴:
- ミニチュアサイズ：42.3 x 42.3 x 16.5 mm
- モーターにシームレスに取り付けて、独立して動作するように統合的に設計されています。
- オールアルミ製の精密鋳造ハウジング、頑丈で耐久性があり、優れた熱放散
- 広範囲の入力電圧
- 0〜8A調整可能な出力電流
- マイクロステップ解像度1600
- PWM定電流制御を備えたデュアルフルHブリッジ
- セルフパルス生成、電源投入時の自動運転
- 外部ポテンショメータによる速度制御 0.75-1250RPM
- 0〜5Vの電圧入力による速度制御 0.75〜1250 RPM
- 0.3秒の加速期間
- スイッチは実行/停止、方向、有効化/シャットダウンを制御します。
- 自動電流削減/省電力
電気仕様:
- 出力ピーク電流: 0 - 8 A
- 入力電圧: 12 - 40 VDC
- 速度範囲: 40HZ - 67 KHz, 0.75 - 1256RPM(1.8度モーター用)
- 絶縁抵抗: 100MΩ以上
- 絶縁耐力: 500VAC for 1MIN.
操作環境およびその他の仕様(Tj = 25℃/77℉):
- 冷却: 自然冷却
- 環境: ほこり、油霧、腐食性ガスを避ける
- 湿度: 80% RH未満
- 操作温度: -40℃ - 85℃
- 振動: 3G Max
- 保存温度: -50℃ - 150℃
- サイズ: 42.3 x 42.3 x 16.5 mm
- 重量: 55.4 g(1.954oz)
リソース
- マニュアル: ISC08.pdf
