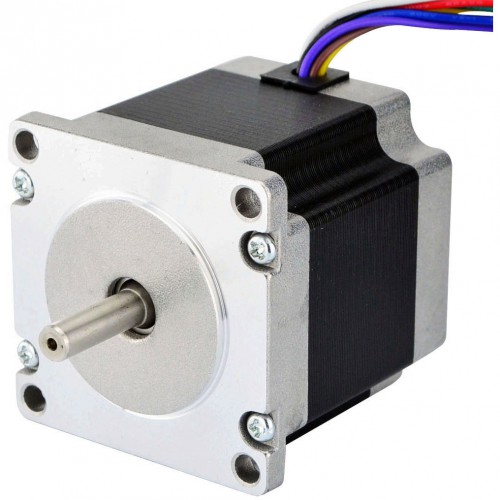

デュアルシャフト Nema 23 Uni/バイポーラ 1.8°1.26Nm (178.4oz.in) 3A 57x56mm 8 ワイヤー

デュアルシャフト Nema 23 Uni/バイポーラ 1.8°1.26Nm (178.4oz.in) 3A 57x56mm 8 ワイヤー(out of stock)

商品番号:23HS22-3008D
総合評価: 5 3件 コメントを残す
クリスマス特別オファー2024:
  • 全ての商品は6%割引が提供する
  • 有効期間:2025 年 1 月 6 日まで
  • 注意:クーポンコードは不要で、支払いする時に割引を楽しめ、直接注文してください。
販売価格(税込):2751 円/件
買えば買うほど、節約できる!
5 - 9 10 - 49 50 - 99 100 - Max
2614 円 2559 円 2476 円 2394 円
数量 -+
レポートエラー / 在庫知らせ / バルク価格の請求

このNema 23ステッピングモーターのステップ角は1.8度で、サイズは57x57x56mmです。 ユニポーラ、バイポーラ(シリアル)またはバイポーラ(パラレル)の3つ接続オプションを備えた8本のワイヤがあり、必要なタイプを自由に選択できます。 ホールディングトルクはユニポーラ接続で0.9Nm(127.5oz.in)に達し、バイポーラ接続で1.26Nm(178.4oz.in)に達します。 後部シャフトは、エンコーダ、ハンドホイールまたはイコールを取り付けることができます。

電気仕様

  • 製造業者部品番号: 23HS22-3008D
  • モータータイプ: Unipolar/Bipolar Stepper
  • ステップ角: 1.8 度
  • 保持トルク(ユニポーラ): 0.9Nm(127.5oz.in)
  • Holding Torque(Bipolar Serial): 1.26Nm(178.4oz.in)
  • Holding Torque(Bipolar Parallel): 1.26Nm(178.4oz.in)
  • 定格電流/位相(ユニポーラ): 3.0A
  • 定格電流/位相(バイポーラシリアル): 2.12A
  • 定格電流/位相(バイポーラ並列): 4.24A
  • 電気抵抗(ユニポーラ): 0.75 ohms
  • 電気抵抗(バイポーラシリアル): 1.5 ohms
  • 電気抵抗(バイポーラ並列): 0.375 ohms
  • インダクタンス(ユニポーラ): 1.1mH ± 20%(1KHz)
  • インダクタンス(バイポーラ・シリアル): 4.4mH ± 20%(1KHz)
  • インダクタンス(バイポーラ並列): 1.1mH ± 20%(1KHz)

物理仕様

  • フレームサイズ: 57 x 57mm
  • シングルシャフト/デュアルシャフト: デュアルシャフト
  • 機体の長さ: 56mm
  • 軸形状: "O"
  • 軸径: Φ6.35mm
  • 前軸の長さ: 21mm
  • 後軸長さ: 15mm
  • リードの数: 8
  • リード長: 500mm
  • 重量: 0.7kg

接続

A+
A-
C-
C+
B+
B-
D-
D+
RED
YEL
BLK
BLU
WHT
PUR
GRN
BRN



リソース


Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!

Prev: Nema 23 バイポーラステッピングモータ 1.26Nm (178.4oz.in) 2.8A 2.5V 57x56mm 4 ワイヤー Φ6mm Shaft
Next: Nema 23 ユニポーラステッピングモータ 1.8°1.35Nm (191.2oz.in) 1A 8.6V 57x57x76mm 6 ワイヤー
カスタムオプション
  • コネクター: Molex、Harwin、Tyco/AMP、JST など
  • リード線 & ケーブル: 特殊の長さ、ホース保護
  • シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
  • 巻き線: 抵抗、インダクタンス、定格電流など
支払・配送・交換情報
  • ● お支払いについて
    お支払方法は以下の通りとなっております。
    クレジットカード決済
    PayPal
    ● 配送について
    配送時間:ご入金確認後3営業日以内に発送致します。
    運送会社:EMS、DHL、FedEx、TNTにて商品配送を行っております。
    送料:送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
    ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
    ● 故障が発生する時
    返品・交換
    30日返品・交換可能、1年品質保証を提供致します。
    故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。

    初期不良・商品違いの場合
    商品がお手元に届きましたら、すぐにご確認下さい。
    万が一初期不良、商品違いの場合は送料当店負担にて
    交換、返品を承ります。
  • ● 個人情報のお取り扱いについて
    デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
    ● お問い合わせ
    Eメール:[email protected](24時間受信。)
    ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは24時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
    ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
電気仕様
バイポーラ/ユニポーラ バイポーラ/ユニポーラ
保持トルク(Ncm) 126
保持トルク(oz.in) 178.4
インダクタンス(mH) 1.1
電気抵抗(ohm) 0.38
定格電流(A) 4.24
ステップ角(°) 1.8
物理仕様
ボディー長さ(mm) 56
フランジサイズ(mm) 57x57
シングルシャフト/デュアルシャフト デュアルシャフト
シャフトタイプ O
シャフト直径(mm) 6.35
轴长(mm) 21
リード数 8
リード長(mm) 500
重量(g) 700
