4軸TB6560 CNCキット1.26Nm(178.5oz.in) Nema 23 ステッピングモーターキット&ドライバー

商品番号:SKU:4-TB6560-23HS22
総合評価: 5 0件 コメントを残す
通常価格(税込):21258 円
販売価格(税込):16353 円/件
買えば買うほど、節約できる!
3 - 9 10 - 29 30 - 99 100 - Max
14802 円 13930 円 13061 円 12189 円
数量 -+
レポートエラー / 在庫知らせ / バルク価格の請求

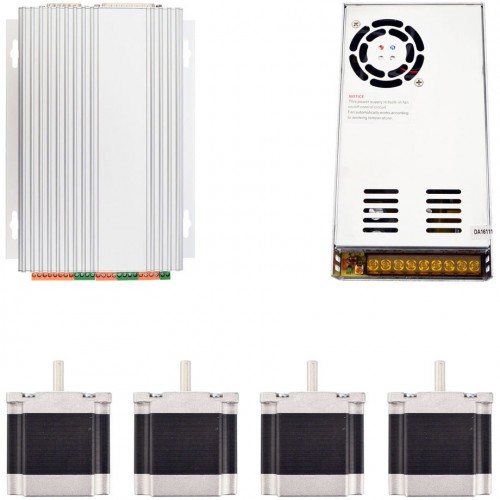

CNCセット含む物:

  • 1 x 4 Axis TB6560 CNCステッピングモータードライバボード
  • 4 x Nema 23ステッピングモーター1.26Nm (178.4oz.in)
  • 1 x 250W 24V 10A 115/230V スイッチング電源
  • 1 x DB25 パラレルケーブル&マニュアルCD

4 Axis TB6560 CNCドライバボード

  • 東芝 TB6560AHQ チップ - 高出力、最大電流 3.5A
  • 解像度 1, 1/2, 1/8, 1/16 マイクロステッピング出力
  • 使用電圧 DC12-DC30V, 定格電圧 24V
  • 基板上スイッチにより 100%, 75%, 50%, 20%の全電流で電流を調整できる.
  • モータ発熱を防ぐための信号がない時のハーフ電流機能付き.
  • 227V 10A リレーで構成されている.
  • 手動制御回路付き.
  • 過負荷、過電流及び過熱安全.
  • 絶縁電源(1000V DCDC)と光電式カプラを使用してパソコンを保護する.
  • ほとんどのパラレルソフトウェアMACH3、KCAM4、EMC2などが利用できる.
  • アルミボックスに固定され、ファンより優れた冷却機能、更にボード回路安全保護もより良い.

ステッピングモーター

  • 製造業者部品番号: 23HS22-2804S
  • モータータイプ: バイポーラステッパー
  • ステップ角: 1.8 度
  • 保持トルク: 1.26Nm(178.4oz.in)
  • 定格電流/フェーズ: 2.8A
  • 電圧: 2.5V
  • 電気抵抗: 0.9ohms
  • インダクタンス: 2.5mH ± 20%(1KHz)
  • フレームサイズ: 57 x 57mm
  • 機体の長さ: 56mm
  • 軸径: Φ6.35mm
  • 軸長: 21mm
  • リードの数: 4
  • リード長: 500mm
  • 重量: 700g

スイッチング電源

  • 24V DC 10A 出力
  • AC入力電圧範囲: 90~132V/180~264VAC
  • 115V/230V ACスイッチで選択する
  • 高効率で低コスト
  • 内蔵DCモータファン、強制空冷
  • 低出力リップル、低騒音
  • 過電流、過電圧、短絡及び過熱保護
  • 215*115*50mm (L*W*H)

リソース


Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!

Prev: 4軸TB6560 CNCキット0.59Nm(83.6oz.in) Nema 17 ステッピングモーターキット&ドライバー
Next: 4軸TB6560 CNCキット1.9Nm(269oz.in) Nema 23 ステッピングモーターキット&ドライバー
モータ仕様
ステップ角(°) 1.8
ボディー長さ(mm) 56
保持トルク(Ncm) 126
保持トルク(oz.in) 178.4
インダクタンス(mH) 2.5
リード長(mm) 500
モータのフランジサイズ Nema 23
リード数 4
電気抵抗(ohm) 0.9
定格電流(A) 2.8
シャフト直径(mm) 6.35
軸長(mm) 21
ステッパドライバ仕様
駆動電圧(V) 12 - 30
出力電流(A) 0.7 - 3.5
マイクロステップ(ステップ/回転) 200 - 3200
最大パルス入力(kHZ) 40
物理仕様
重量(g) 5000
