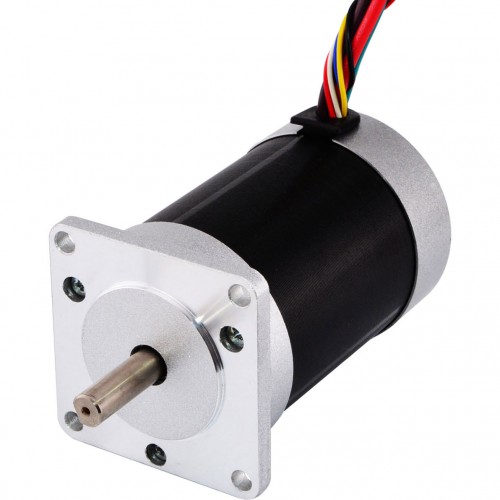

電気仕様
- 製造業者部品番号: 57BLR110-36-01
- フェーズ: 3
- 磁極: 4
- 定格電圧: 36V
- 定格回転速度: 4000±10%RPM
- 定格トルク: 0.44Nm(62.31oz.in)
- 定格電流: 7.3±10%A
- 定格電力: 184W
- 絶縁クラス: Class B
- 絶縁抵抗: 100MΩ Min @500VDC
- 絶縁耐力試験: 1分間500VAC
物理仕様
- フレームサイズ: Φ57mm
- 機体の長さ: 109.1mm
- 軸径: Φ8mm
- 軸長: 25mm
- シャフトタイプ: D-カット
- D-カットの長さ: 20mm
- リードの数: 8
- リード長: 300mm
- ベアリングタイプ: NMBボールベアリング、C3
- 重量: 1.25kg
接続
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
ORG
|
GRN
|
BRW
|
RED
|
BLK
|
YEL
|
WHT
|
BLU
|
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
BLDCモーター仕様 | |
---|---|
ベアリングタイプ | NMBボールベアリング、C3 |
絶縁クラス | Class B |
リード数 | 8 |
相数 | 3 |
磁極数 | 4 |
定格電流(A) | 7.3 |
定格電力(W) | 184 |
定格回転数(rpm) | 4000±10% |
定格トルク(Nm) | 0.44 |
定格トルク(oz.in) | 62.31 |
定格電圧(V) | 36 |
センサータイプ | ホールセンサ |
シャフト直径(mm) | 8 |
軸長(mm) | 25 |
フランジサイズ(mm) | Ф57 |
ボディー長さ(mm) | 109.1 |
物理仕様 | |
重量(g) | 1250 |
