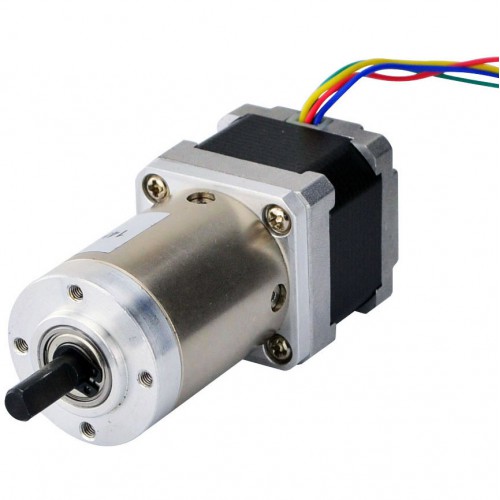

33mmサイズと0.8Aの定格電流のNema14ステッピングモーターは99.05:1ギヤ比惑星ギヤボックスがあります。 スペースは限られていますが、低速と高トルクが必要なアプリケーションにとっては良い解決方法です。
電気仕様
- 製造業者部品番号: 14HS13-0804S-PG100
- モータータイプ: バイポーラステッパー
- ステップ角: 0.018 deg
- ギヤボックスなしの保持トルク: 18Ncm(25.49oz.in)
- 定格電流/フェーズ: 0.8A
- 電気抵抗: 6.8ohms
- 電圧: 5.4V
- インダクタンス: 10mH ± 20%(1KHz)
ギアボックス仕様
- ギヤボックスタイプ: プラネタリー
- ギア比: 99.05: 1
- ギア効率: 73%
- 無負荷時のバックラッシュ: <=1 deg
- 最大許容トルク: 4Nm(566oz.in)
- 瞬間最大許容トルク: 6Nm(850oz.in)
- シャフト最大軸荷重: 50N
- シャフト最大ラジアル荷重: 100N
物理仕様
- フレームサイズ: 35 x 35mm
- モーター長さ: 34mm
- ギヤボックス長さ: 43.6mm
- 軸径: Φ6mm
- 軸長: 18mm
- D-カットの長さ: 12mm
- リードの数: 4
- リード長: 500mm
- 重量: 360g
接続
A+
|
A-
|
B+
|
B-
|
レッド
|
グリーン
|
黄色い
|
ブルー
|
リソース
- 完全なデータシート: 14HS13-0804S-PG100.pdf
- トルク曲線: 14HS13-0804S-PG100_Torque_Curve.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
ギアボックス仕様 | |
---|---|
バックラッシュ(無負荷) | 1 |
効率 | 73% |
ギア比 | 99.05:1 |
ギアボックスの長さ(mm) | 43.6 |
ギヤボックスタイプ | 遊星 |
最大許容トルク(Ncm) | 400 |
最大許容トルク(oz.in) | 566.4 |
瞬間最大許容トルク(Ncm) | 600 / 849.7 |
シャフト最大軸荷重(N) | 50 |
シャフト最大ラジアル荷重(N) | 100 |
モータ仕様 | |
インダクタンス(mH) | 4.5 |
リード長(mm) | 500 |
モータのフランジサイズ | Nema 14 |
リード数 | 4 |
電気抵抗(ohm) | 3.2 |
定格電流(A) | 1 |
シャフト直径(mm) | 6 |
軸長(mm) | 18 |
バイポーラ/ユニポーラ | バイポーラ |
保持トルクギアボックスなし(Ncm) | 18 |
保持トルクギアボックスなし(oz.in) | 19.8 |
モータの長さ(mm) | 34 |
シングルシャフト/デュアルシャフト | シングルシャフト |
シャフトタイプ | D-カット |
物理仕様 | |
重量(g) | 400 |
