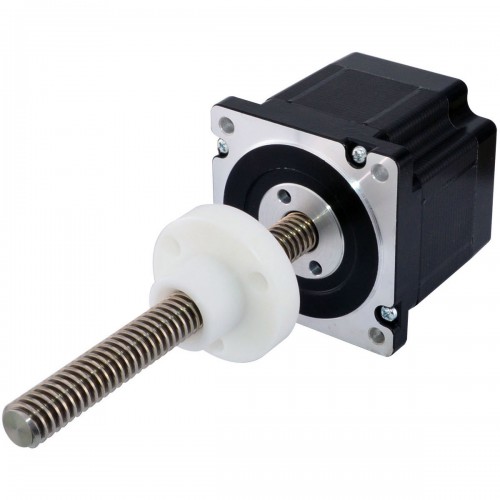

このモデルは、Haydon Kerk 86000シリーズサイズ34の外部ステッピングモーター直線アクチュエータとほとんど同じです。機体の長さは79mmで、1.8度3.12ANema34テッピングモーターで、直径15.88mm(0.625 ")の150mm(5.9055")の長さのリードスクリューとPOMスクリューナットが一体しています。直線移動は一レボリューションで6.35mm(0.25")です。
電気仕様
- 製造業者部品番号: 34LS31-3124C-150E
- モータータイプ: エクスターナルリニアステッピングモータ
- バイポーラ/ユニポーラ: バイポーラ
- ステップ角: 1.8°
- 最小推力: 800N (300pps)
- 定格電流/フェーズ: 3.12A
- 電気抵抗: 1.6ohms
- 電圧: 5V
- インダクタンス: 8.8mH±20%(1KHz)
物理仕様
- フレームサイズ: 86x 86mm
- 機体の長さ: 79mm
- リードスクリュー長さ: 150mm(5.9055")
- リードスクリュー径: Φ15.88mm(0.625")
- 1ス亍ッブ移動量: 0.03175mm(0.00125" )
- リードトラベル/レボリューション: 6.35mm(0.25")
- リードの数: 4
- リード長: 300mm
- 重量: 2300g
接続
A+
|
A-
|
B+
|
B-
|
レッド
|
Red/White
|
Green/White
|
グリーン
|
リソース
- 完全なデータシート: 34LS31-3124C-150E.pdf
- 商品ラベル
- 3.12Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
バイポーラ/ユニポーラ | バイポーラ |
インダクタンス(mH) | 8.8 |
最小推力(N) | 800 |
モータータイプ | エクスターナル |
電気抵抗(ohm) | 1.6 |
定格電流(A) | 3.12 |
ステップ角(°) | 1.8 |
物理仕様 | |
ボディー長さ(mm) | 78.56 |
フランジサイズ(mm) | 86x86 |
リードスクリュー径(mm) | 15.88 |
リードスクリュー長さ(mm) | 150 |
ねじリード(mm) | 6.35 |
分解能(mm) | 0.03175 |
リード数 | 4 |
リード長(mm) | 300 |
