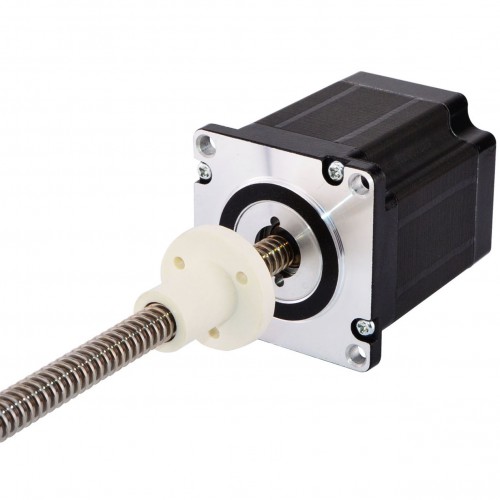

このモデルは、Haydon Kerk 57000シリーズサイズ23のダブルスタック外部ステッピングモーター直線アクチュエータとほとんど同じです。機体の長さは66mmで、1.8度2.5A Nema23テッピングモーターで、直径9.53mm (0.3752") の150mm (5.9055") の長さのリードスクリューとPOMスクリューナットが一体しています。直線移動は一レボリューションで10.16mm (0.4")です。
電気仕様
- 製造業者部品番号: 23LS26-25042-150E
- モータータイプ: エクスターナルリニアステッピングモータ
- バイポーラ/ユニポーラ: バイポーラ
- ステップ角: 1.8°
- 最小推力: 220N (300pps)
- 定格電流/フェーズ: 2.5A
- 電気抵抗: 2ohms
- 電圧: 5V
- インダクタンス: 7.6mH±20%(1KHz)
物理仕様
- フレームサイズ: 42 x 42mm
- 機体の長さ: 66mm
- リードスクリュー長さ: 150mm(5.9055")
- リードスクリュー径: Φ9.53mm(0.3752")
- 1ス亍ッブ移動量: 0.0508mm(0.002" )
- リードトラベル/レボリューション: 10.16mm(0.4")
- リードの数: 4
- リード長: 300mm
- 重量: 958g
接続
A+
|
A-
|
B+
|
B-
|
レッド
|
Red/White
|
Green/White
|
グリーン
|
リソース
- 完全なデータシート: 23LS26-25042-150E.pdf
- 商品ラベル
- 2.5Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
バイポーラ/ユニポーラ | バイポーラ |
インダクタンス(mH) | 8.2 |
最小推力(N) | 220 |
モータータイプ | エクスターナル |
電気抵抗(ohm) | 2.1 |
定格電流(A) | 2.5 |
ステップ角(°) | 1.8 |
物理仕様 | |
ボディー長さ(mm) | 66 |
フランジサイズ(mm) | 57x57 |
リードスクリュー径(mm) | 9.53 |
リードスクリュー長さ(mm) | 150 |
ねじリード(mm) | 10.16 |
分解能(mm) | 0.0508 |
リード数 | 4 |
リード長(mm) | 300 |
