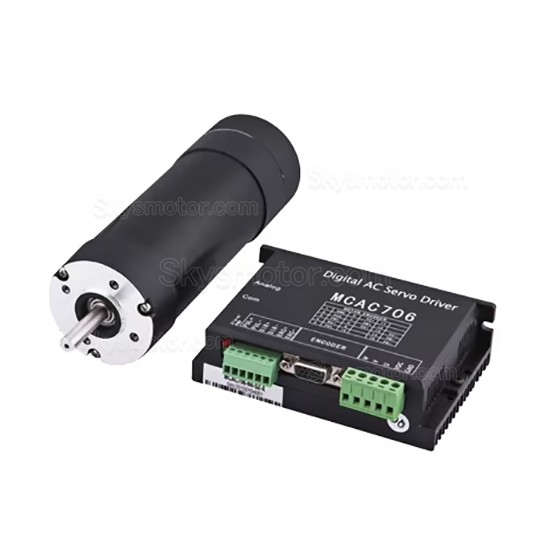

60W 24V DC ブラシサーボモーター&ドライバーキット 58JZS0630AS+MACA706 Φ58mm 0.72N.m 3000RPM

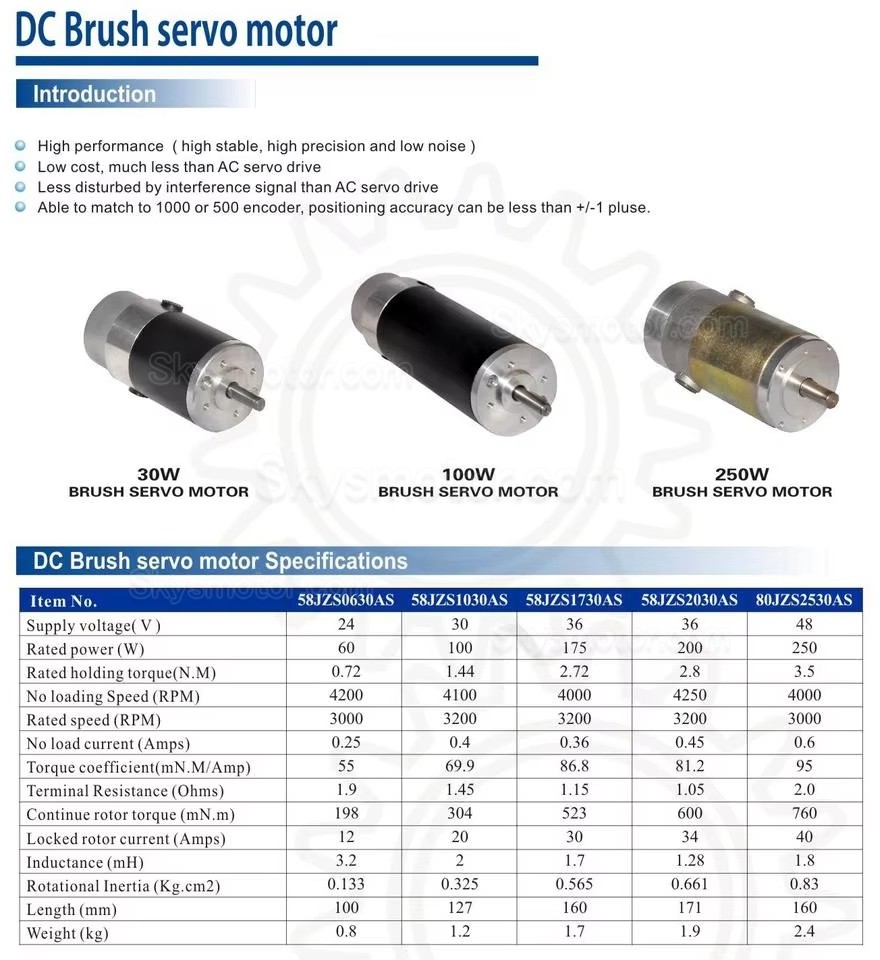

サーボモーター仕様
製造業者部品番号:58JZS0630AS
電源電圧:24V
定格出力:60W
定格トルク:0.72N.m(101.96 oz.in)
ピークトルク:3.8N.m
定格回転数: 3200 RPM
無負荷回転速度:4200 RPM
無負荷電流:0.25A
端子抵抗:1.9 Ohms
ローター慣性(10^-4kg*cm²):0.133
インダクタンス(mH):3.2;

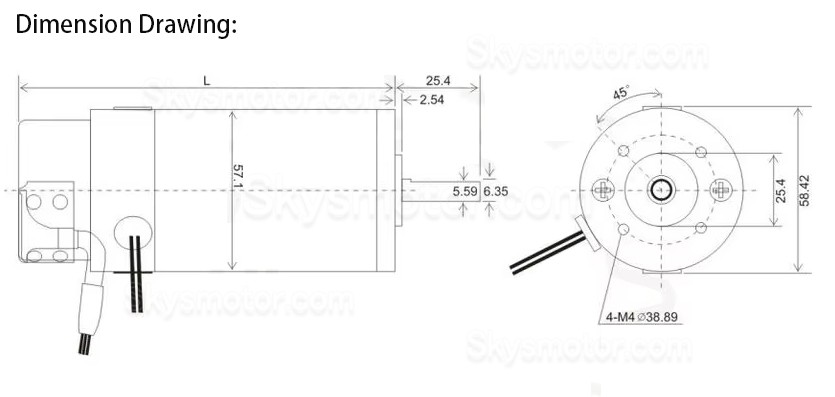

物理仕様:
フレームサイズ:Φ58mm
ボディの長さ:100mm
軸径:6.35mm
軸長:25.4mm
重量:0.8kg;

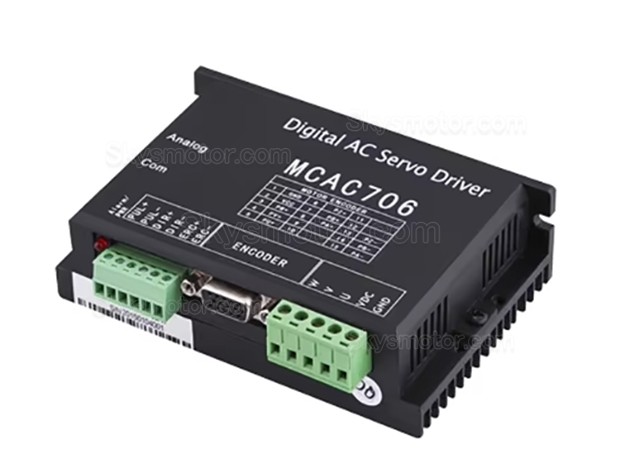

MCAC706 全デジタル AC サーボ ドライブ システムは、デジタル信号プロセッサ (DSP) と集積回路を採用しており、シンプルな回路、高度な統合、簡単な操作、優れた実用性を備えたコスト効率の高い製品となっています。MCAC706 は 3 つのフィードバック ループ (位置ループ、速度ループ、電流ループ) を提供します。3 つの作業制御モード: 位置、速度、トルク。MCAC706 は、50V、200W 以下の AC サーボ モーターに適合します。
技術データ
1.電圧:VDC 20~70V
2.連続出力:200W
3.連続出力電流: 6A 32KHz PWM
4.過負荷出力電流: 18A (3S)
5.保護
過電流: 30A±10%
I2t以上:300% 5S
過熱:80°C
過電圧: 65V
低電圧: 18V
6.最大パルス出力周波数: 300K
7.デフォルトの通信速度: 9.6Kbps(外部に変換インターフェースが必要)
8.環境
空間:ほこり、油、霜、腐食性ガスを避けてください
作業温度: 0~+50°C
保管温度: -20°C~+80°C
湿度: 40~90%RH
冷却: 自然冷却または強制対流

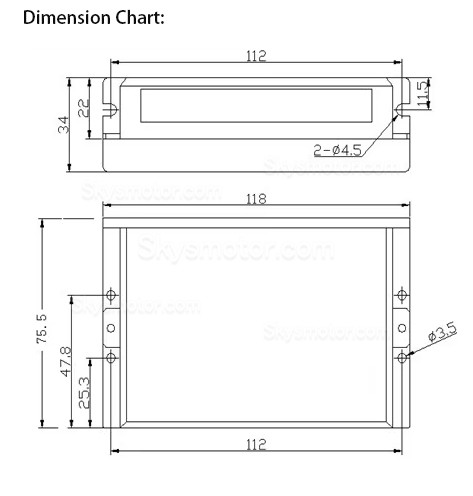

9.寸法: 118×76×35mm
10.重量: 200g;
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
物理仕様 | |
---|---|
ボディー長さ(mm) | 100 |
フランジサイズ(mm) | Φ58 |
シャフト直径(mm) | 6.35 |
轴长(mm) | 25.4 |
シャフトタイプ | O |
サーボ モーター仕様 | |
無負荷速度 | 4200 |
電源電圧 | 24 |
モーターベース | Φ58 |
定格電力(W) | 60 |
定格回転数(rpm) | 3200 |
定格トルク(Nm) | 0.72 |
最大トルク(Nm) | 3.8 |
ブレーキ付き | ブレーキなし |
