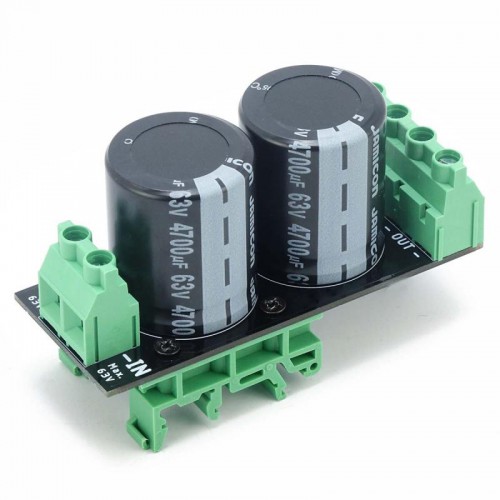

バッファコンデンサモジュール OSP001511 9400uF / 63V DINレール取り付け用
DIN レール取り付け用バッファ コンデンサ モジュール。
堅牢な設計で、70μm銅とソリッドシア端子を備えた両面プリント基板、30Aの電流を永続的に流すことができます。
電源と負荷を接続します。
一般的な機能:
コンデンサはスイッチング電源にとって有用な追加部品です。これらは電圧をバッファし、短時間の負荷時に高いピーク電流を供給します。その結果、モーターのトルクと出力が向上します。同時に、電源自体にかかる負荷も軽減されます。
充電コンデンサは、モーターによって誘起される逆起電力信号の電圧ピークを永続的に平滑化します。同様に、スイッチング電源では、AC 電圧の整流中に発生する脈動する DC 電流も平滑化されます。つまり、「波状」の動作電圧が「滑らか」になります。
ライン抵抗のおかげで、DC リンク内のコンデンサは RC 要素およびローパス フィルタとしても機能します。急加速時またはブレーキランプ時にモーターが逆起電力信号に大きな電圧ピークを生成すると、ドライバ ボード上のコンポーネントの絶縁強度が脅かされます。フィルタ回路は電圧スパイクを低電圧に永続的に平滑化します。これにより、コンポーネントが逆起電力電圧による損傷から保護されます。
コンデンサを並列に接続して静電容量を増やすことができます。
経験則である 1A のモーター電流 ~ 1000 µF の静電容量を超える静電容量は避けてください。そうしないと、コンデンサの充電/放電に時間がかかりすぎて、システムの速度が低下します。
公称電流消費量が約 8 ～ 12 A の負荷に推奨されます。
ピーク電流はかなり高くなる可能性があります。
仕様:
入力端子1つ
分配を容易にする出力端子2個
DINレール取付ブラケット付属
容量: 9400 uF / 63V
許容範囲: 20%
最大電圧: 63V
温度範囲: -40 ~ 105°C
寸法: 90 x 58 x 37 mm
リソース
- データシート: Kond1-Datasheet.pdf
- マニュアル: Elko_4700_LG.pdf
