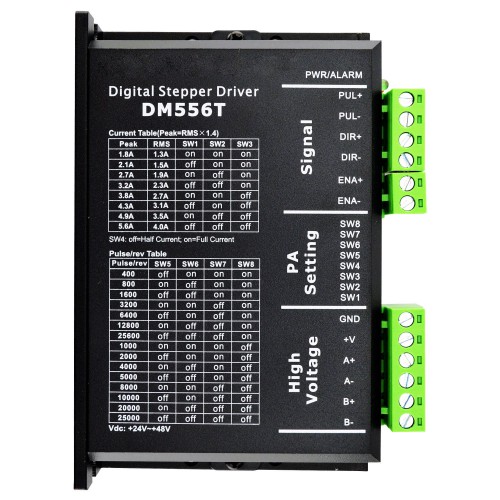

DM556Tは、完全デジタルステッピングドライバで、シンプルなデザイン持って、簡単にセットアップできます。 Leadshineの先進なステッピング制御テクノロジによって、このステッピングドライバは、最適トルクと低発熱低騒音でスムーズに2相および4相ステッピングモータに電力を供給することができます。 作動電圧は20-50VDCで、最大の出力電流は5.6Aです。 すべてのマイクロステップ電流と出力電流はDIPスイッチを通して制御しています。 したがって、DM556TはNEMA 23,24,34ステッピングモーター簡単なステップ&方向制御に必要とするアプリケーションに最適です。
主な特徴
- 反共振は最適なトルク、超スムーズな運動、低モーター加熱と低騒音を提供します
- モーター自動識別とパラメータ自動設定のため、広い範囲モーターから最適トルクを得ることができます。
- ステップ & 方向(PUL / DIR)コントロール
- スムーズな運動を提供するマルチステッピング
- TTL互換および光学的に絶縁された入力 to 5.6A
- 入力電圧 20-50VDC
- DIPスイッチを使用して、400〜25,600の16ステップの選択可能なマイクロステップ分解能
- DIPスイッチを使用して、1.8〜5.6Aの8つの選択可能な出力電流設定
- 電源入れる時に「ジャンプ」しないソフトスタート
- パルス入力周波数は200 KHzも達する
- 自動アイドル電流減少
- 過電圧および過電流保護
電気仕様:
- 出力ピーク電流: 1.8~5.6A (4.0 RMS)
- 入力電圧: +20~50VDC (Typical 24-48VDC)
- ロジック信号電流: 7~16mA (Typical 10mA)
- パルス入力周波数: 0~200kHz
- パルス幅: 2.5μS
- 絶縁抵抗: 500MΩ
操作環境およびその他の仕様(Tj = 25℃/77℉):
- 冷却: 自然冷却または強制冷却
- 環境: ほこり、油霧、腐食性ガスを避ける
- 周囲温度: 0℃ - 65℃
- 湿度: 40%RH-90%RH
- 操作温度: 0℃ - 50℃
- 振動: 10-50Hz / 0.15mm
- 保存温度: -20℃ - 65℃
- 重量: 約300g (10.6oz)
リソース
- ドライバーマニュアル: DM556T.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
ステッパドライバ仕様 | |
---|---|
駆動電圧(V) | 24 - 50 |
出力電流(A) | 1.8 - 5.6 |
マイクロステップ(ステップ/回転) | 400 - 25600 |
最大パルス入力(kHZ) | 200 |
パルス幅(μs) | 2.5 |
物理仕様 | |
重量(g) | 300 |
