クローズドループステッピングモーター: ステップ精度とサーボ制御を組み合わせたテクノロジー skysmotor.com
オートメーションと精密制御の分野では、閉ループ ステッピング モーターが一般的なソリューションになりつつあります。ステッピング モーターのシンプルな制御とサーボ モーターのフィードバック システムを組み合わせて、より正確で信頼性の高いモーション コントロールを提供します。この記事では、閉ループステッピング モーターの動作原理、利点、アプリケーション シナリオについて詳しく説明します。
動作原理
従来の開ループ ステッピング モーターは電気パルスに依存して動作を制御し、各パルスによってモーターが固定ステップ角で回転します。ただし、望ましい動作が実際に行われることを保証するためのフィードバック メカニズムが欠如しているため、高負荷または高速で動作するときにステップの損失や位置決めエラーが発生する可能性があります。

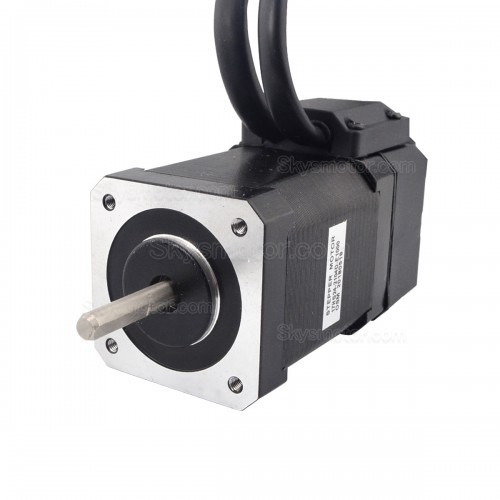

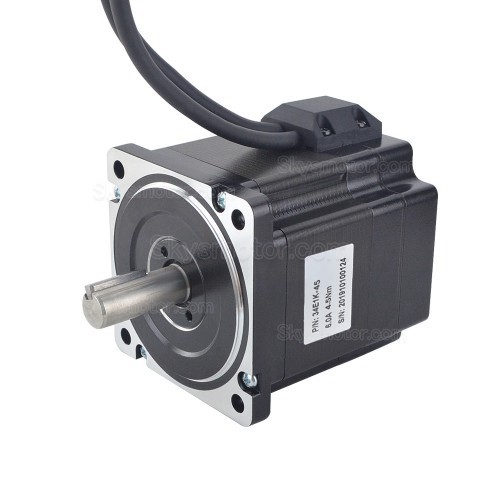

クローズドループステッピングモーターは、エンコーダーまたは同様のフィードバック デバイスを導入することでこの問題を解決します。エンコーダはモーター シャフトの実際の位置を監視し、この情報を制御システムにフィードバックします。制御システムが実際の位置と予想される位置の間の偏差を検出すると、電流出力を調整してモーターの動きを修正します。このフィードバック ループにより、理想的とは言えない条件下でも、モーターの動きが正確で同期した状態に保たれます。
利点
クローズドループステッピングモーターには次のような多くの利点があります。
精度の向上: フィードバック システムにより、モーター出力が制御命令に厳密に一致することが保証され、位置決め精度が向上します。
トルク性能の向上: 閉ループ制御は負荷に基づいて電流を調整し、全速度範囲にわたってより大きなトルクを提供します。
ステップ損失の削減: フィードバック メカニズムによりステップ損失が即座に修正されるため、ステッピングモーターによくあるこの問題が回避されます。
応答速度の向上: 閉ループ システムにより、モーターは制御命令の変化に対してより速く応答できるようになり、動的応答性が向上します。
エネルギー消費の削減: 閉ループ制御により、必要なときに必要な電流を供給することで、エネルギー消費を削減できます。
応用分野
閉ループステッピング モーターは、その信頼性と性能により、次の用途に特に適しています。
精密ロボット: 精密な制御を必要とするロボット アームおよび自動化装置。
CNC 工作機械: 金属加工や彫刻において精密な操作が必要な場合。
3D プリント: 精度はプリント品質の重要な要素です。
医療機器：高い信頼性と精密な制御が要求される医療機器。
クローズドループステッピングモーターは、従来のステッピング モーターのシンプルさとサーボ モーターの高性能フィードバック システムを組み合わせた重要な技術革新であり、精密なモーション制御に対する現代の産業のニーズを満たします。このモーターの導入により、設計エンジニアは自動化プロジェクトを実現するための信頼性が高く効率的なソリューションが提供されます。技術が進歩し続けるにつれて、閉ループステッピングモーターがより多くの分野で独自の利点を発揮することが期待されます。
