1軸クローズドループステッピングモーターCNCキット YEシリーズ 1.2 Nm(170oz.in) Nema 23 モーターとドライバー

1軸クローズドループステッピングモーターCNCキット YEシリーズ 1.2 Nm(170oz.in) Nema 23 モーターとドライバー(out of stock)

商品番号:1-CL57Y-23HE22
総合評価: 5 1件 コメントを残す
販売価格(税込):10116 円/件
買えば買うほど、節約できる!
5 - 9 10 - 49 50 - 99 100 - Max
9611 円 9408 円 9105 円 8599 円
数量 -+
レポートエラー / 在庫知らせ / バルク価格の請求

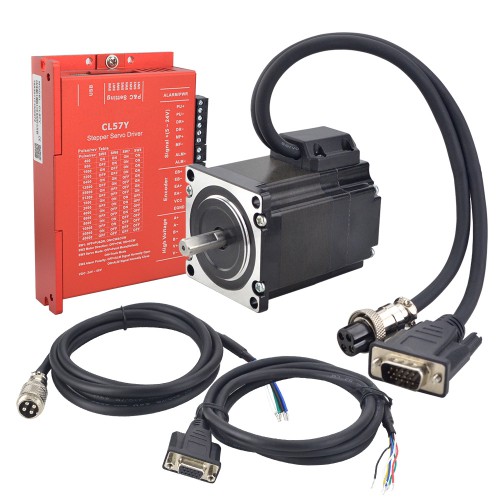

このCNCキットには含まれるもの:

  • 1 x クローズドループステッピングドライバー0-7.0A 24-50VDC Nema 17、23、24ステッピングモーター用
  • 1 x Eシリーズ Nema23クローズドループステッピングモーター1.2Nm/170oz.inエンコーダー1000CPR
  • 1 x 1.7 m(67 ")ロングエンコーダ延長ケーブル  クローズドループステッピングドライバー用
  • 1 x RV-4 AWG20 1.7 m(67 ")ロングモーター延長ケーブル GX16航空プラグ付き

モーター仕様

  • 製造業者部品番号: 23HE22-4004D-E1000
  • 相数: 2
  • 保持トルク: 1.2 Nm(170oz.in)
  • 定格電流/フェーズ: 4.0 A
  • 相抵抗: 0.45 ohms± 10%
  • インダクタンス: 1.3 mH ± 20%(1KHz)
  • フレームサイズ: 57 x 57 mm
  • 機体の長さ: 56 mm
  • 軸径: Φ8 mm
  • 軸長: 21 mm
  • D-カットシャフトの長さ: 15 mm
  • リード長: 300 mm

エンコーダ仕様

  • 駆動電圧: 5V
  • 出力電流: 55mA
  • 解像度: 1000ppr
  • 出力信号: 2チャンネル
  • ボア径: Φ8mm
  • 出力周波数: ≤1MHz
  • 運転速度: ≤5000rpm

ドライバー仕様

  • 出力ピーク電流: 0~7A(0~5 RMS)
  • 入力電圧: +24~50VDC (Typical 36VDC)
  • ロジック信号電流: 7~16mA (Typical 10mA)
  • パルス入力周波数: 0~200kHz
  • パルス幅: 2.5μS
  • 検出と制御を容易にする内蔵のポジショニングとアラーム出力
  • 電流をインテリジェントに調整し、振動、騒音、熱を減らし、効率を35%向上させます
  • シングルおよびダブルパルス選択機能付き、工場出荷時のデフォルトはパルス+方向制御です
  • 優れた高速性能と剛性、サーボとステッピングの利点の完璧な組み合わせ

接続

PIN
1
2
3
4
カラー
ワイト
グリーン
ブルー
ブラック
モーター
A+
A-
B+
B-



PIN
2
3
1
13
11
12
カラー
レッド
ワイト
ブラック
ブルー
キイロ
グリーン
エンコーダー
VCC
EGND
EA+
EA-
EB+
EB-



リソース
