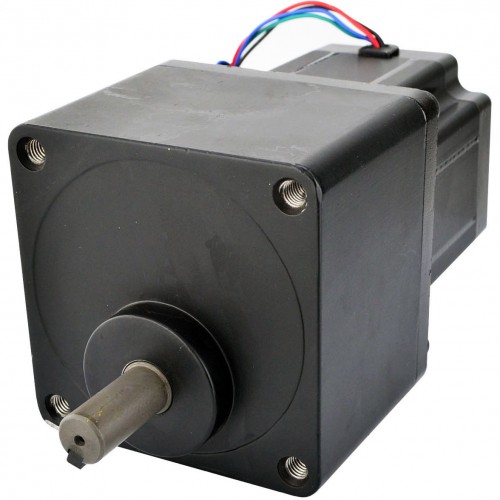

97mmサイズと4.0Aの定格電流のNema 34ステッピングモーターは20: 1ギヤ比の104mmスパーギヤボックスがあります。 スペースは限られていますが、低速と高トルクが必要なアプリケーションにとっては良い解決方法です。
電気仕様
- 製造業者部品番号: 34HS38-4004D-SG20
- モータータイプ: バイポーラステッパー
- ステップ角: 0.09 deg
- ギヤボックスなしの保持トルク: 4.5Nm(637.25oz.in)
- 定格トルク: 40Nm
- 定格電流/フェーズ: 4.0A
- 電気抵抗: 0.6ohms
- 電圧: 2.4V
- インダクタンス: 4.5mH ± 20%(1KHz)
ギアボックス仕様
- ギヤボックスタイプ: Spur
- ギア比: 20
- 効率: 70%
- 無負荷時のバックラッシュ: <=3 deg
- 最大許容トルク: 40Nm
物理仕様
- フレームサイズ: 104 x 104mm
- モーター長さ: 97mm
- ギヤボックス長さ: 72mm
- 軸径: Φ15mm
- 軸長: 43mm
- キーウェイ長さ: 25mm
- キーウェイ幅: 5mm
- リアシャフト径: 8mm
- 後軸長さ: 13mm
- リードの数: 4
- リード長: 500mm
- 重量: 5.6kg
接続
A+
|
A-
|
B+
|
B-
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 34HS38-4004D-SG20.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
ギアボックス仕様 | |
---|---|
バックラッシュ(無負荷) | 3 |
効率 | 70% |
ギア比 | 20:1 |
ギアボックスの長さ(mm) | 72 |
ギヤボックスタイプ | 平行軸 |
最大許容トルク(Ncm) | 4000 |
最大許容トルク(oz.in) | 5664.5 |
モータ仕様 | |
インダクタンス(mH) | 4.5 |
リード長(mm) | 500 |
モータのフランジサイズ | Nema 34 |
リード数 | 4 |
電気抵抗(ohm) | 0.6 |
定格電流(A) | 4 |
シャフト直径(mm) | 15 |
軸長(mm) | 43 |
バイポーラ/ユニポーラ | バイポーラ |
保持トルクギアボックスなし(Ncm) | 450 |
保持トルクギアボックスなし(oz.in) | 637.3 |
モータの長さ(mm) | 97 |
シングルシャフト/デュアルシャフト | デュアルシャフト |
シャフトタイプ | キー溝 |
物理仕様 | |
重量(g) | 5000 |
