電気仕様

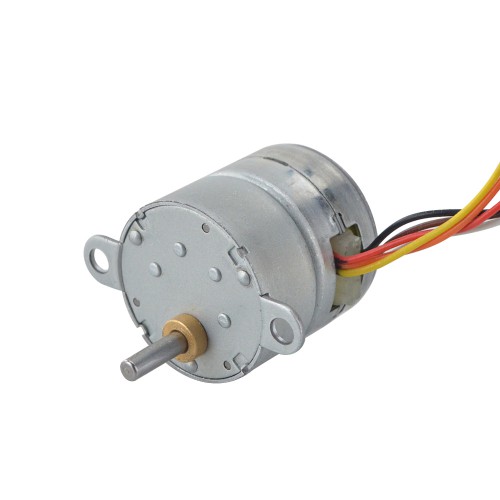

- 製造業者部品番号: 25PM48M01-SG10
- モータータイプ: PMステッピングモータ
- 相数: 4
- ステップ角: 0.75 deg
- 定格電流/フェーズ: 0.25 A
- 保持トルク: 12.74 Ncm(18.045 oz.in)
- 相抵抗: 20 ± 7% ohms(25 ℃)
- インダクタンス: 3.5 mH ± 20%
物理仕様
- フレームサイズ: Φ25 mm
- 機体の長さ: 25 mm
- ギアボックスの長さ: 11.3 mm
- 軸径: Φ3 mm
- 軸長: 11.6 mm
- ギヤボックスタイプ: 平行軸
- ギア比: 10
- リードの数: 6 コネクタ付きPH-6Y
- リード長: 30 mm
- 重量: 43 g
接続
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
YEL
|
ORG
|
レッド
|
ワイト
|
BRN
|
ブラック
|
リソース
- 完全なデータシート: 25PM48M01-SG10.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
保持トルク(oz.in) | 18.045 |
インダクタンス(mH) | 3.5 |
電気抵抗(ohm) | 20 |
定格電流(A) | 0.25 |
ステップ角(°) | 0.75 |
相数 | 4 |
ホールディングトルク(mN.m) | 12.74 |
ギアボックス仕様 | |
ギア比 | 10 |
ギアボックスの長さ(mm) | 11.3 |
ギヤボックスタイプ | 平行軸 |
物理仕様 | |
ボディー長さ(mm) | 25 |
フランジサイズ(mm) | Φ25 |
リード長(mm) | 30 |
リード数 | 6 |
シャフト直径(mm) | Φ3 |
轴长(mm) | 11.6 |
