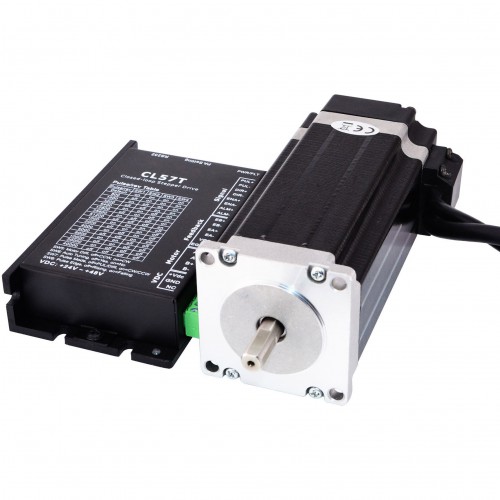

1軸クローズドループステッピングモータCNCキット3.0Nm(425oz.in) Nema 23 モータ&ドライバー

1軸クローズドループステッピングモータCNCキット3.0Nm(425oz.in) Nema 23 モータ&ドライバー(out of stock)

商品番号:1-CL57T-23HS45
総合評価: 5 0件 コメントを残す
販売価格(税込):15755 円/件
買えば買うほど、節約できる!
2 - 4 5 - 9 10 - 49 50 - Max
14968 円 14653 円 14180 円 13392 円
数量 -+
レポートエラー / 在庫知らせ / バルク価格の請求

CNCセット含む物:

  • 1 x Nema 17, 23, 24ステッピングモーター用閉回路ドライバ0-8.0A 24-48VDC
  • 1 x 3.0Nm[425oz.in] Nema 23 閉回路ステッピングモーターw/エンコーダ1000CPR

モータ仕様

  • 製造業者部品番号: 23HS45-4204D-E1000
  • モータータイプ: バイポーラステッパー
  • ステップ角: 1.8 度
  • 保持トルク: 3Nm(425oz.in)
  • 定格電流/フェーズ: 4.2A
  • 電圧: 3.78V
  • 電気抵抗: 0.9ohms
  • インダクタンス: 3.8mH ± 20%(1KHz)
  • フレームサイズ: 57 x 57mm
  • 機体の長さ: 113mm
  • 軸径: Φ10mm
  • 軸長: 24mm
  • D-カットの長さ: 20mm
  • リードの数: 4
  • リード長: 500mm
  • 重量: 1.2kg

接続

A+
A-
B+
B-
ブラック
グリーン
レッド
ブルー



ドライバ仕様

  • 入力電圧 24-48VDC, 出力ピーク電流 0-8.0A
  • 閉回路、同期ずれを排除する
  • チューニングなし、常に安定している
  • 高トルク余裕は必要なし
  • より広い操作スピード範囲
  • モーター発熱を低減し、効率を上げる
  • 円滑なモーションと超低モーター騒音
  • 過電圧、過電流、位置追従エラーを保護する

リソース

Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!

Prev: 1 軸ステッピングキット 8.5Ncm(1204oz.in) Nema 34 ステッピングモーターキット& ドライバー
Next: 3軸CNCルータキット3.0Nm(425oz.in) Nema 23 ステッピングモーターキット&ドライバー
カスタムオプション
支払・配送・交換情報
  • ● お支払いについて
    お支払方法は以下の通りとなっております。
    クレジットカード決済
    PayPal
    ● 配送について
    配送時間:ご入金確認後3営業日以内に発送致します。
    運送会社:EMS、DHL、FedEx、TNTにて商品配送を行っております。
    送料:送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
    ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
    ● 故障が発生する時
    返品・交換
    30日返品・交換可能、1年品質保証を提供致します。
    故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。

    初期不良・商品違いの場合
    商品がお手元に届きましたら、すぐにご確認下さい。
    万が一初期不良、商品違いの場合は送料当店負担にて
    交換、返品を承ります。
  • ● 個人情報のお取り扱いについて
    デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
    ● お問い合わせ
    Eメール:[email protected](24時間受信。)
    ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは24時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
    ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
モータ仕様
ステップ角(°) 1.8
ボディー長さ(mm) 113
保持トルク(Ncm) 280
保持トルク(oz.in) 396.5
インダクタンス(mH) 3.8
リード長(mm) 500
モータのフランジサイズ Nema 23
リード数 4
電気抵抗(ohm) 0.9
定格電流(A) 4.2
シャフト直径(mm) 8
軸長(mm) 21
電気仕様
出力周波数(MHz) ≤1
ステッパドライバ仕様
駆動電圧(V) 24 - 48
出力電流(A) 0 - 8
マイクロステップ(ステップ/回転) 400 - 51200
最大パルス入力(kHZ) 200
パルス幅(μs) 2.5
エンコーダ仕様
定格電圧(V) 5
出力電流(mA) 55
解像度(cpr) 1000
回転数(rpm) ≤5000
IP保護 IP20
物理仕様
重量(g) 2200
