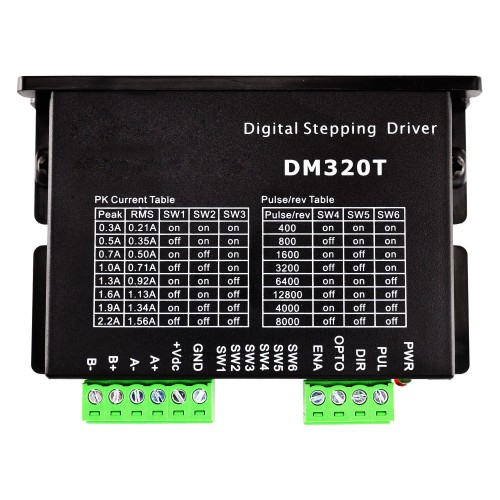

このドライバのブランドはSTEPPERONLINEで、Leadshine(中国で最も有名なステッピングドライバー会社)によって製造されています。
これはLeadshineの先進なステッピング制御技術持つデジタルステッピングドライブです。 使いやすくて、低騒音低発熱で2相と4相のモータ(Nema 8〜Nema 17サイズ)をスムーズに駆動することできます。 これは18-30VDCの電圧で作動し、最大2.2Aピーク電流を供給することができます。 DIPスイッチを設定して、必要な電流とマイクロステップを得ることができます。
主な特徴:
- 反共振は最適なトルク、超スムーズな運動、低モーター加熱と低騒音を提供します
- モーター自動識別とパラメータ自動設定のため、広い範囲モーターから最適トルクを得ることができます。
- ステップ & 方向(PUL / DIR)コントロール
- スムーズな運動を提供するマルチステッピング
- Optically isolated inputs
- 入力電圧 18-30VDC
- 8 selectable micro-step resolutions of 400-12800 via DIP switches
- 8 selectable output current settings of 0.3 – 2.2A via DIP switches
- 電源入れる時に「ジャンプ」しないソフトスタート
- パルス入力周波数は60 KHzも達する
- 自動アイドル電流減少
- 過電圧および過電流保護
電気仕様:
- 出力ピーク電流: 0.3~2.2A (1.6 RMS)
- 入力電圧: +18~30VDC
- ロジック信号電流: 7~16mA (Typical 10mA)
- パルス入力周波数: 0~60kHz
- 絶縁抵抗: 100MΩ
操作環境およびその他の仕様(Tj = 25℃/77℉):
- 冷却: 自然冷却または強制冷却
- 環境: ほこり、油霧、腐食性ガスを避ける
- 周囲温度: 0℃ - 65℃
- 湿度: 40%RH-90%RH
- 操作温度: 50℃ MAX
- 振動: 10-50Hz / 0.15mm
- 保存温度: -20℃ - 65℃
- 重量: 約90g (3.5oz)
リソース
- Leadshine Manual: DM320T.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
ステッパドライバ仕様 | |
---|---|
駆動電圧(V) | 18 - 30 |
出力電流(A) | 0.3 - 2.2 |
マイクロステップ(ステップ/回転) | 400 - 12800 |
最大パルス入力(kHZ) | 60 |
パルス幅(μs) | 7.5 |
物理仕様 | |
重量(g) | 90 |
