ステッピングモーターの取り付け方法と取り付け条件（図付き） skysmotor.com

ステッピングモーターの設置は安全な環境で行う必要がありますが、ここではステッピングモーターの設置について「モーターの設置方向」「設置方法」「設置条件」の3つの側面から説明します。

ステッピングモーターの取り付け方向

モーターの取り付け方向は水平・上向き・下向きと自由に設置できます。方向を問わず回転軸にかかる吊り荷重、アキシアル荷重の問題にご注意ください。また、ケーブルが取付面に接触して不要なストレスがかからないようにご注意ください。

ステッピングモーターの取り付け方法

放熱性や振動防止を考慮し、強固な金属面にしっかりと固定してください。

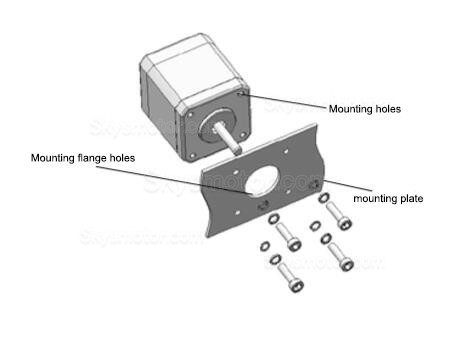

スルーホールステッピングモーターの取り付け方法

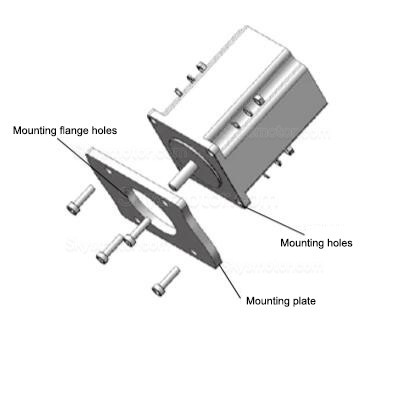

ネジ穴のステッピングモーターの取り付け方法

ステッピングモーターの設置条件

ステッピングモーターは一般仕様の範囲内でご使用ください、この範囲外で使用した場合、製品破損の原因となります。

1. 屋内（本製品は機械組立用に設計・製造されています）

2. 周囲温度：-20～+50℃（氷結しないこと）

3. 環境湿度：85％以下（結露なし）

4. 爆発性ガス、可燃性ガス、腐食性ガスのない場所

5. 直射日光の当たらない場所

6. 塵埃の少ない場所（保護等級IP65のモーターを除く）

7.水のかからない場所（保護等級IP65のモーターを除く）

8.油のかからない場所

9. 放熱しやすい場所

10. 継続的な振動や過度の衝撃が加わらない場所

注意：制御盤などの密閉環境、または近くに発熱体がある場所では、周囲温度が上昇します。ステッピングモーターを設置する際は、必ず通気孔を設け、周囲の温度上昇に注意し、振動源の近くや振動の影響を受けやすい場所には設置しないでください。
