遊星ギアボックスとは？ skysmotor.com
遊星ギアボックスは、回転速度を低下させ、トルクを増加させるために使用される機械装置です。この名前は、内部の歯車の配置は太陽系の惑星が太陽の周りを回転する様子に似ていることから付けられました。遊星減速機は、高いトルク密度、耐久性、コンパクトなスペースで大きな減速比を達成できる機能を備えているため、特に精密な制御と高負荷能力が必要とされる多くの産業用途に最適です。
動作原理
遊星減速機の基本構成要素は、サンギヤ、遊星ギヤ、遊星キャリア（担体）、リングギヤ、出力軸などです。太陽歯車が中心にあり、遊星歯車が太陽歯車の周りを回転しながら、リングギヤ（インナーハウジングの内壁にあるギヤ）と噛み合います。遊星歯車は遊星キャリアを介して出力軸に接続されています。
入力軸は通常、太陽歯車に接続されており、太陽歯車が回転すると遊星歯車が回転します。遊星歯車の回転はリングギヤによって制限され、この内部歯車の相互作用により減速効果を生み出し、出力軸に動力を伝達します。複数の遊星歯車がサンギヤとリングギヤに同時に噛み合うため、このレイアウトにより負荷が均等に分散され、効率的なトルク伝達が実現します。

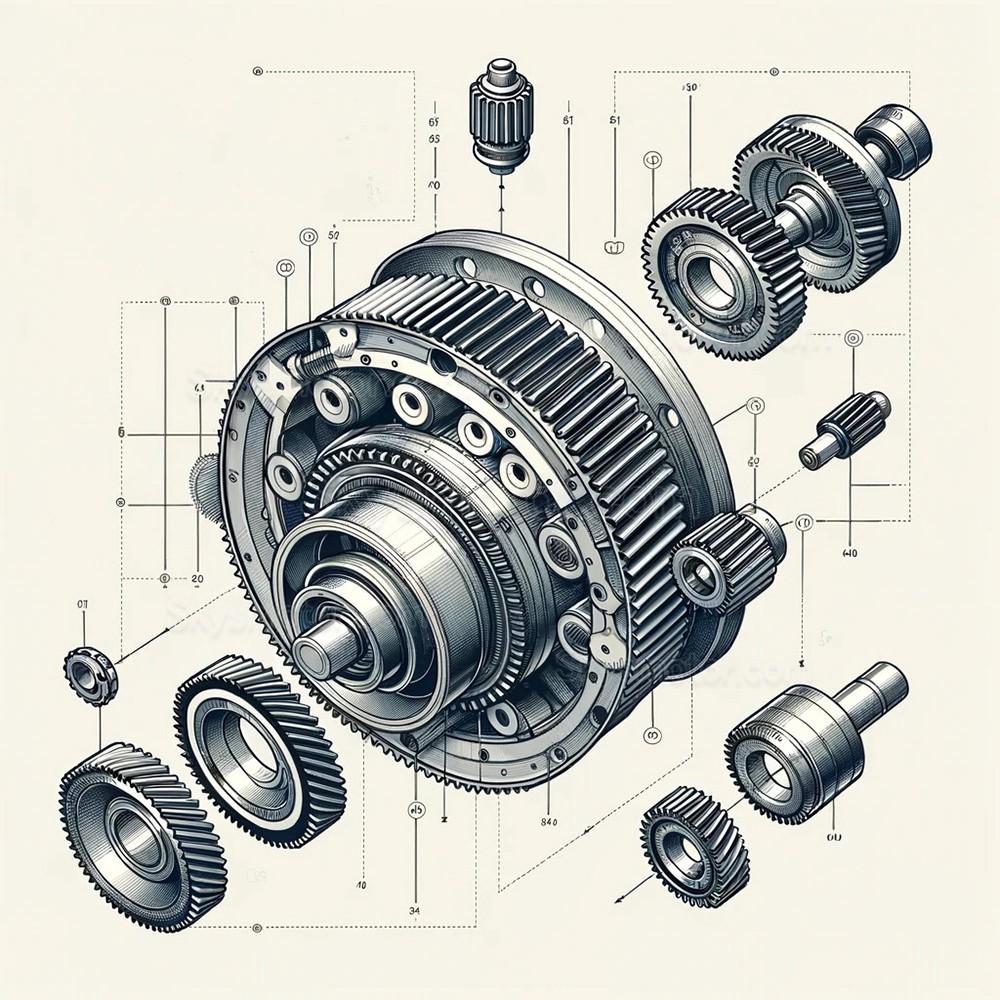

添付の図は、遊星減速機の分解図であり、遊星減速機のさまざまなコンポーネントとそれらの関係を明確に示しています。図に示すように、中心にサンギヤがあり、その周りを遊星ギヤが回転しながらリングギヤおよび出力軸と噛み合い、装置全体は遊星キャリアで支持され、ギヤ間の正確な噛み合いが保たれています。
利点
遊星ギアボックスの設計には、いくつかの重要な利点があります。
高減速比：独特な歯車配置により、比較的小さな体積で高い減速比を実現します。
高トルク伝達: 遊星歯車のレイアウトにより、遊星減速機はそのサイズよりも大きなトルクを伝達できます。
高効率: 遊星減速機の歯車の噛み合い効率は高く、通常 95% 以上に達します。
コンパクトな設計: 他のタイプのギアボックスと比較して、遊星減速機はよりコンパクトな設計となっており、スペースに制約のある用途に適しています。
優れた安定性と信頼性：均一な負荷分散とギア接触の安定性により、遊星減速機の動作がより安定し信頼性が高くなります。
応用分野
遊星減速機は、航空宇宙、自動車、ロボット、精密機械、包装機械などの多くの業界で広く使用されています。優れた減速比とトルク伝達能力により、精密な制御と動力伝達が要求される場面で抜群です。
技術の発展に伴い、より厳しい産業環境や要件に適応するために、遊星減速機の設計と材料は常に改良されています。最新の遊星減速機は、特定の用途の耐久性、効率、寿命の要件を満たすために、高張力鋼や高度な合金などのさまざまな材料から製造できます。
