バイポーラステッピングモーターとは何ですか? skysmotor.com

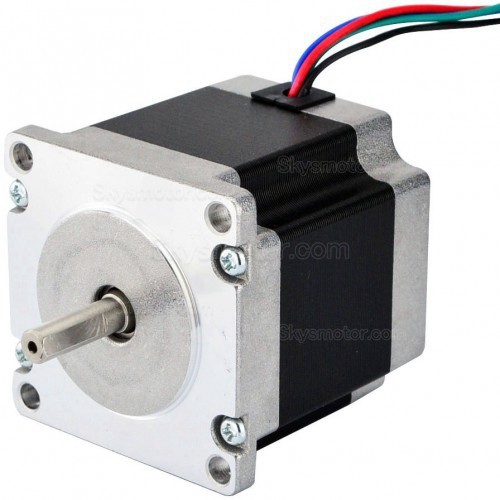

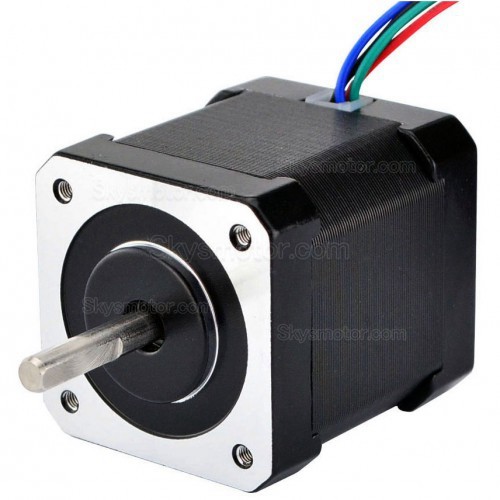

バイポーラ ステッピング モーターは、電気インパルスを機械的な角運動に変換する電気モーターです。モーターはパルス信号を受信するたびに、指定された方向に所定の角度で回転します。この特性により、ステッピング モーターは、3D プリンター、CNC 工作機械、ロボットなどの回転角度、速度、位置を正確に制御する必要があるアプリケーションで非常に役立ちます。
バイポーラ ステッピング モーターの構造には次のものが含まれます：
ステーター: ステーターは、内部に複数のコイルを備えた固定シェル部分です。通常、バイポーラ ステッピング モーターには 2 つ以上の相があり、各相は 2 つのコイルに対応します。
ローター: ローターはモーター内の回転可能な部分であり、ステーターの磁場と相互作用して回転力を生成する一連の歯または磁石を備えています。
コイル: バイポーラ ステッピング モーターでは、磁極を変更するために各相のコイルに逆電流が必要ですが、これは通常 H ブリッジ回路を使用して実現されます。
コントロールユニット：コントロールユニットはモーターの各相にパルス信号を送り、回転ステップと方向を制御します。
バイポーラ ステッピング モーターの各相には逆方向の電流が必要で、磁極の極性を変更します。これは通常、コイル内で電流がどちらの方向にも流れることを可能にする H ブリッジ構成で行われます。このような制御が必要なため、バイポーラ ステッピング モーターは一般にユニポーラ ステッピング モーターよりも複雑ですが、特にトルクと速度の制御の点で優れたパフォーマンスを提供します。
